Queima de vetor de base vertical é suportada para eletrodos pré-modelados.

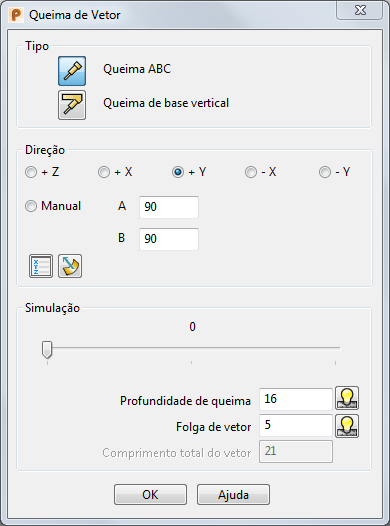

Utilize a página Queima de Vetor para selecionar o tipo de queima de vetor a ser utilizado. Para abrir o diálogo Queima de Vetor, clique no botão Queima de Vetor
na página Especificar Bloco do Eletrodo do Assistente de Design de Eletrodo.
- Selecione o Tipo de queima necessário:
Queima ABC — Selecione essa opção para criar um eletrodo de queima de vetor onde um suporte especial inclina o eletrodo com relação à peça.
Queima de base vertical — Selecione essa opção para criar um eletrodo de queima de vetor que utiliza um suporte padrão e o eletrodo é inclinado no bloco.
- Defina a direção de extração utilizando as opções na área Direção do diálogo. Você pode utilizar vetores pré-definidos ou criar um vetor personalizado selecionando a opção Manual. Utilizar um dos vetores pré-definidos automaticamente insere os valores corretos em A e B.
O eletrodo é criado na direção Z por padrão. Além da direção Z tradicional, eletrodos também podem ser criados na direção X e Y ou ao longo de qualquer vetor definido.
Posição — Clique nesse botão para exibir o diálogo Posição e utilize as ferramentas de entrada de posição. Utilize esse diálogo para especificar o vetor de extração.
Normal da Superfície — Utilize esse botão para definir o vetor de queima clicando em uma superfície onde a normal da superfície aponta na direção desejada.

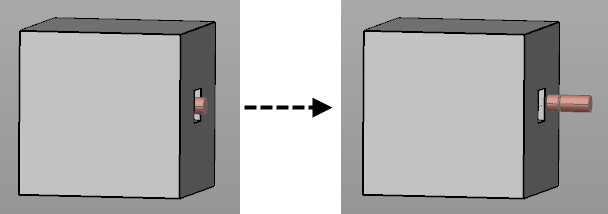

- Utilize a barra deslizante Simulação para simular a extração do eletrodo, a fim de verificar se você definiu o vetor do eletrodo corretamente. No caso em que um eletrodo é utilizado sobre uma região em ressalto da peça, utilize a simulação para verificar se o eletrodo está livre do caminho da peça quando extraído.
Profundidade de queima — Essa é a altura da região de queima na direção de queima. Clique no botão Calcular
para calcular a dimensão do vetor de queima na direção especificada (Z por padrão).
Folga do vetor — Esse é o valor de folga do eletrodo em relação à peça na porção de vetor do movimento. Clique no botão Calcular para calcular a folga necessária para assegurar que o eletrodo esteja livre do caminho da peça.
O Comprimento total do vetor — Ele é calculado automaticamente e é a soma entre a profundidade de queima e a folga de vetor.
