Um chanfro não é editado como uma linha comum. Ele possui suas próprias características especiais de edição que permitem alterar sua definição de um tipo para outro.
Para editar um chanfro:
- Clique duas vezes no chanfro para exibir o diálogo Editor de Chanfro.
- Utilize o diálogo para especificar a edição do chanfro.
Há quatro guias para alterar o tipo de definição de chanfro:

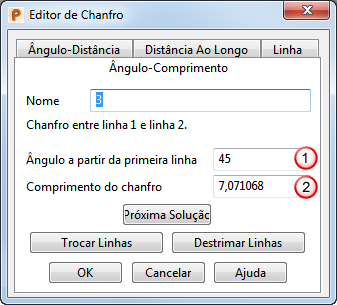

- Utilize a guia Ângulo-Comprimento para converter o chanfro em um chanfro Ângulo-Comprimento:
A figura abaixo mostra como o chanfro é definido utilizando esta página:
- Nome — Insira um nome para o chanfro. Por padrão, os chanfros são numerados.
- Ângulo a partir da primeira linha — Insira um valor para especificar o ângulo do chanfro a partir da primeira linha selecionada.
- Comprimento do chanfro — Insira um valor para especificar o comprimento da linha de chanfro.
- Próxima Solução — Clique nesse botão para percorrer as possíveis soluções de chanfro.
- Trocar Linhas — Trata a segunda linha como a primeira.
- Destrimar Linhas — Desfaz a trimagem das duas linhas voltando para os tamanhos originais.

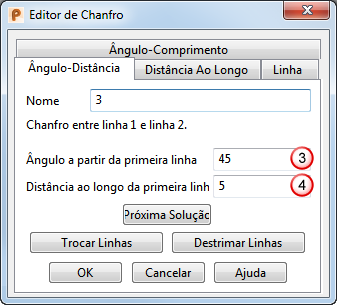

- Utilize a guia Distância de Ângulo para converter o chanfro a um chanfro Ângulo-Distância:
A figura abaixo mostra como o chanfro é definido utilizando esta página:
As opções nessa guia da caixa de diálogo são as mesmas que a guia acima, exceto para:
- Distância ao longo da primeira linha — Insira um valor para especificar a distância ao longo da primeira linha para o início do chanfro.

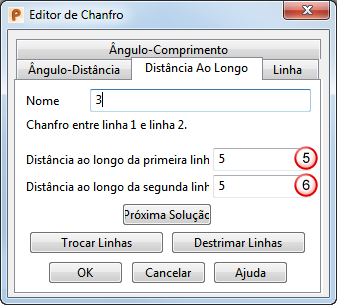

- Utilize a guia Distância ao longo para converter o chanfro para um chanfro de Distância ao longo:
A figura abaixo mostra como o chanfro é definido utilizando esta página:
As opções nessa guia da caixa de diálogo são as mesmas que a guia acima, exceto para:
- Distância ao longo da segunda linha — Insira um valor para especificar a distância ao longo da segunda linha para o final do chanfro.

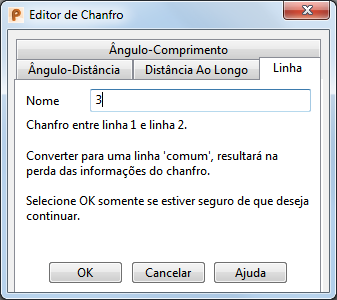

- Utilize a guia Linha para converter o chanfro em uma linha comum. Instrumentos de edição de chanfro não estarão mais disponíveis para essa linha.
