Pcurves mal definidas (que podem ocasionar superfícies mal trimadas) podem ser identificadas utilizando a guia Ferramentas de Superfície > painel Corrigir > Mal Trimadas. A seguir, você pode analisar pcurves ao gerar diagnóstico para ver onde há áreas com problemas.
Para gerar diagnóstico:
- Selecione as superfícies.
- Clique em
na barra de ferramentas Região de Trimagem. O diálogo Diagnóstico é exibido.

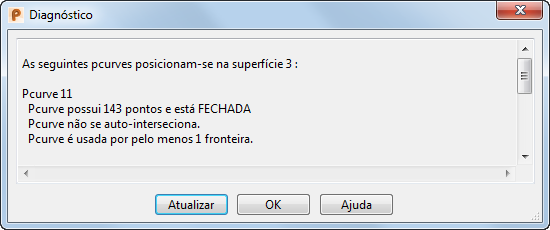

Essa caixa de diálogo exibe os detalhes sobre pcurves (no Modo de edição de pcurve) e fronteiras de trimagem (no Modo de edição de fronteira) sobre a superfície selecionada.
Na janela principal, a seguinte informação é exibida sobre cada pcurve:
- se a pcurve está aberta ou fechada;
- se a pcurve se auto-interseciona;
- se a pcurve é utilizada em qualquer fronteira.
As mensagens são para fins de informação e não indicam necessariamente problemas.
- Aberta ou fechada — Pcurves abertas não são um problema quando encontram outras pcurves para criar uma fronteira fechada.
- Auto-interseções — Quando uma pcurve se auto-interseciona, ela contém um laço. Isso pode causar laços dentro de uma fronteira.
- Utilizada em alguma fronteira — Quando uma pcurve não é utilizada em uma fronteira, você pode apagá-la ou utilizá-la para criar uma nova fronteira.
De modo semelhante, você pode analisar as fronteiras na superfície.
- Clique em Atualizar para atualizar as pcurves editadas e as informações na caixa de diálogo. Você também pode alterar para Modo de edição de fronteira e clicar nessa opção para exibir informações de diagnóstico sobre as fronteiras.
- Clique OK para fechar o diálogo.
