Utilize esta página para configurar os tamanhos de furo padrão.

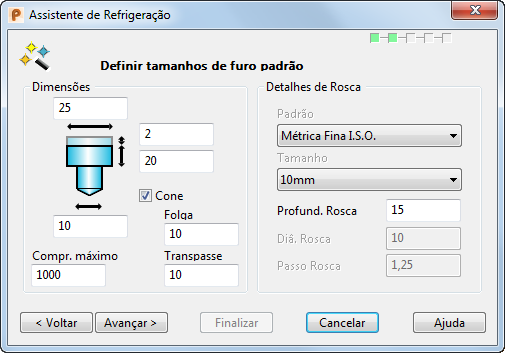

Utilize a área Dimensões para definir as dimensões do furo padrão. Insira os valores nos campos correspondentes para o exemplo mostrado abaixo:
Esses valores são utilizados para criar visualizações dos furos. Você pode editar furos individuais mais tarde no assistente antes de criá-los.
A margem de segurança é o comprimento acima do furo que assegura que o furo atravesse a placa do molde corretamente quando perfurado. A margem de segurança é adicionada ao início de cada furo automaticamente. Se o furo atravessa a placa do molde, a margem de segurança também é adicionada à extremidade do furo.
- Cone - Adiciona um cone à ponta do furo.
- Folga - A profundidade de folga a ser utilizada ao criar um defletor.
- Máx. Comprimento - É o comprimento máximo que pode ser brocado para um furo.
- Transpasse - Furos são estendidos por este comprimento a fim de assegurar que se intersecionem dentro das placas do molde. Este valor não é adicionado a furos que atravessem uma placa do molde. Caso a distância entre qualquer extremidade de um furo e a superfície da placa do molde seja menor que a distância de transpasse, então essa extremidade do furo é estendida para a superfície.
Utilize a área Detalhes de rosca para definir os valores de rosca do furo padrão. Eles podem ser de um padrão ou de seus próprios valores:
- Padrão - Selecione o nome do padrão. Caso deseje inserir seus próprios valores, selecione Definido pelo Usuário.
- Tamanho - Selecione o tamanho.
- Profund. Rosca - Insira a profundidade de rosca exigida.
- Diâ. Rosca - (Somente disponível para rosca Definida pelo usuário.) Insira um valor de diâmetro.
- Passo Rosca - (Somente disponível para rosca Definida pelo usuário.) Insira um valor de rosca.
Clique Próximo para acessar a página Esboçar o fluxo de resfriamento desejado do assistente.
