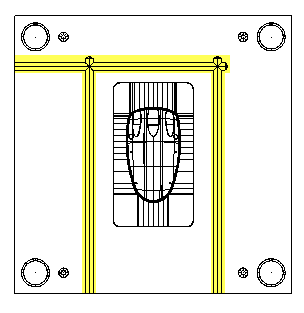

Você pode utilizar o Assistente de Refrigeração para criar canais de refrigeração no seu molde. Os canais de refrigeração permitem a circulação de um refrigerador pelo molde, garantindo resfriamento rápido e uniforme. Alguns canais de refrigeração estão destacados no molde abaixo:
Para iniciar o Assistente de Refrigeração:
- Certifique-se de que o eixo Z da área de trabalho atual siga verticalmente pelas placas do molde.
- Clique na guia Assistente > painel Modo > Toolmaker Ativo/Inativo para executar o Toolmaker.
- Clique na guia Assistente > painel Criar Moldes > Refrigeração. A primeira página do Assistente de Refrigeração é exibida.
Nota: É possível executar novamente o Assistente de Refrigeração; qualquer furo de refrigeração existente nos componentes de molde selecionados será lido novamente no assistente. Você pode então modificá-los e eles serão atualizados quando o assistente for fechado. O modelo de arames do layout será recriado para os furos existentes e novos furos podem ser criados.
- Selecione os itens para refrigeração utilizando a página Selecionar itens do molde para refrigeração no assistente.
- Defina o tamanho de furo padrão utilizando a página Definir tamanhos de furo padrão do assistente.
- Esboce o fluxo de refrigeração desejado utilizando a página Esboçar fluxo.
- Verifique os furos utilizando a página Verificação de erro.
- Defina as linhas de item de layout e curvas de erro a serem salvas utilizando a página Opções ao salvar do assistente.
