Uma legenda a partir de furos em sólidos é uma legenda contendo a origem, o diâmetro e a profundidade dos furos.

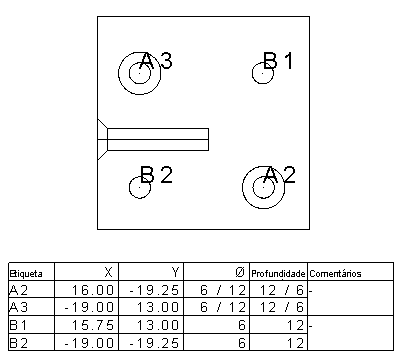

Um sólido com furos é mostrado abaixo:
A seguinte legenda é criada para os furos:
A legenda agrupa todos os furos criados a partir do mesmo tipo de furo. Exibe os centros dos furos, seus diâmetros e profundidades.
Se a configuração padrão Furos A Incluir for utilizada na página Legenda do diálogo Opções, somente furos normais à vista serão incluídos na legenda.
Furos passantes são marcados com um asterisco * na legenda.
Por padrão, somente as coordenadas X e Y são exibidas. Para exibir a coordenada Z, ative a opção Incluir coordenada Z na página Legenda do diálogo Opções.
