Essa caixa de diálogo permite editar os ângulos de inclinação e giro:
Você pode modificar os ângulos de inclinação e giro, definidos ao longo de uma longitudinal ou através de uma lateral.
Inclinação e giro só podem ser modificados se:
- curvas de superfície ou pontos nas curvas de superfície estiverem selecionados
- a superfície tiver uma espinha (criar uma espinha utilizando (Ferramentas de Superfície) guia Gerenciar > painel Adicionar > Itens > Espinha).
Inclinação — O ângulo de inclinação define a direção da tangente longitudinal relativa à tangente da espinha.
Se o ângulo de inclinação for positivo, longitudinal divergirá da espinha; se for negativo, longitudinal convergirá com a espinha.

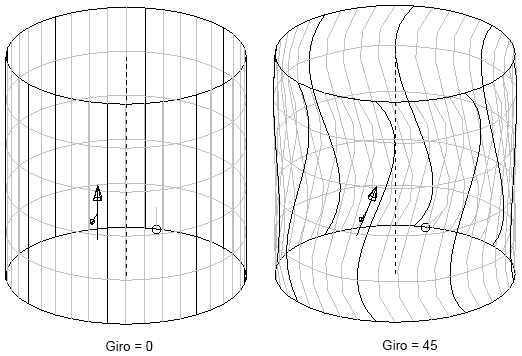

Giro — Força a longitudinal a girar em torno da espinha.
Se o ângulo de giro for positivo, a longitudinal será rotacionada em uma direção anti-horária conforme passa através da lateral.
