Criando balões com ponteiros em desvio paralelo

Você pode criar um balão com um ponteiro em desvio paralelo:

No caso de um modelo complexo com várias curvas e linhas, pode ser difícil encontrar um caminho direto partindo do objeto para o qual você deseja apontar até o texto do rótulo. Nessa situação, pode ser mais fácil redirecionar a linha do balão utilizando um balão com desvio paralelo.

Para criar um balão com um ponteiro em desvio paralelo:

1. Clique na guia Anotação > painel Balão e selecione uma opção de criação de balão.
2. Clique na posição que o ponteiro do balão deve tocar.
   Nota: Para cancelar a criação de um balão a qualquer hora, clique com o botão direito na janela gráfica. Você retorna ao modo de criação de balão para selecionar o tipo de balão a ser criado.
3. Mantenha pressionada a tecla Ctrl e então clique nas posições para criar o desvio lateral no ponteiro.

   Uma linha elástica é anexada da última posição inserida até o cursor do mouse.

   No exemplo, a posição é inserida, conforme mostrado abaixo:



   Você pode continuar a adicionar quantas posições desejar no ponteiro com desvio paralelo.

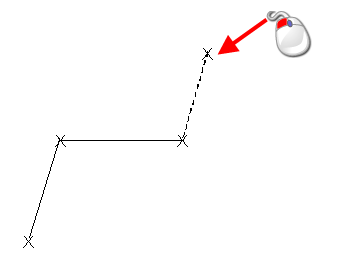

   No exemplo, a posição é adicionada, conforme mostrado abaixo:

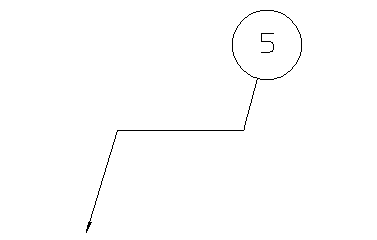

4. Libere a tecla Ctrl e insira a última posição para especificar o local do balão:



   O balão é adicionado ao desenho. (Você pode precisar preencher o diálogo Confirmação de Balão antes de o balão ser adicionado.)
