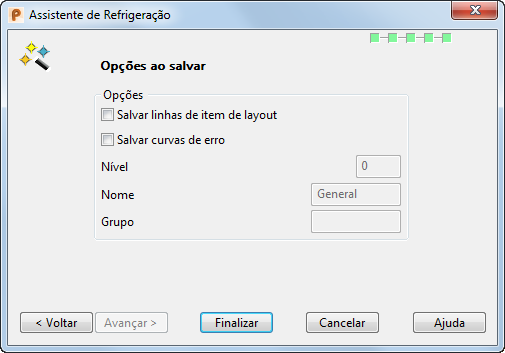

Página Opções ao salvar

Permite salvar as linhas de item de layout e as curvas de erro.

Salvar linhas de item de layout — Selecione essa opçãocaso deseje salvar as linhas de item de layout ao abandonar o assistente.

Salvar curvas de erro — Selecione essa opção caso deseje salvar as curvas de erro ao abandonar o assistente.

A vantagem de salvar as curvas de erro é que se o furo de refrigeração não puder ser movido e uma outra figura no molde precisa ser movida (por exemplo, o furo do pino extrator), a curva ajuda a lembrar onde se encontra o problema.

Nível — Insira o número do nível onde você deseja salvar as linhas de item de layout e as curvas de erro.

Nome — Se o nível não for nomeado, você poderá inserir seu nome aqui.

Grupo — Se o nível for nomeado utilizando a caixa de texto Nome, você poderá inseri-lo em um grupo de nível.

Cancelar — Abandona o assistente a qualquer hora e apaga todos os itens de layout.

Finalizar — Cria os furos de refrigeração na placa do molde. Você também pode clicar Finalizar a partir de outras páginas se alguns itens de layout foram criados.

Nota: Se você iniciou o assistente de dentro do Toolmaker e a placa do molde apresentar componentes criados a partir da mesma definição de componente, então uma nova definição de componente será criada para cada componente modificado.

Nota: Cada componente deve possuir uma definição. Se o componente for alterado, sua definição deve mudar também. Se sua definição for utilizada por vários componentes, essa definição não poderá ser alterada, porque todos os seus outros componentes também serão alterados. Portanto, uma nova definição será criada.

Nota: Se um componente é o único criado a partir de uma definição em particular, nenhuma nova definição é criada, apenas a existente é atualizada.
