Diálogo Edição de Curva G2

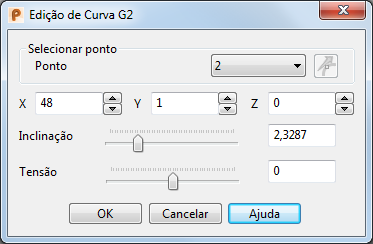

Utilize o diálogo Edição de Curva G2 para editar a forma de uma curva G2.

Nota: Se você alterar a forma da curva G2 utilizando o diálogo Edição de Curva G2, a curva permanece uma curva G2. Se você utilizar outros métodos de edição de curva, a curva provavelmente irá perder suas propriedades G2.

Ponto — Esse é o ponto selecionado. Isso pode ser alterado utilizando o selecionador.

— Para configurar a direção da tangente precisamente, clique nesse botão para exibir o diálogo Direção. Complete o diálogo com novos valores de direção e clique em OK.

X Y Z — As coordenadas do ponto selecionado. Você pode utilizar os botões de seta para aumentar ou diminuir os valores por 1 mm (mesmo que as unidades sejam imperiais).

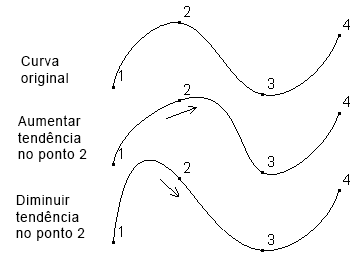

Inclinação — (Não disponível para pontos de extremidade em curvas abertas) Altera a direção da curva conforme atravessa o ponto. Você também pode utilizar a barra deslizante para alterar o valor da inclinação.

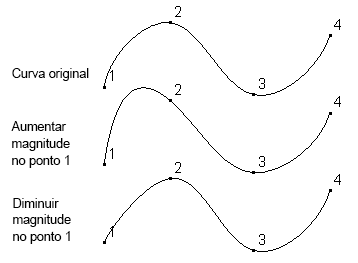

Magnitude — (Somente disponível para pontos de extremidade em curvas abertas). Edita a magnitude de tangente do ponto. Você também pode utilizar a barra deslizante para escalar o valor da magnitude.

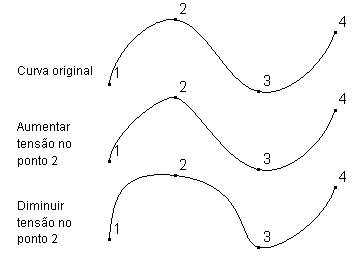

Tensão — (Não disponível para pontos de extremidade em curvas abertas) Edita a intensidade com que a curva é dobrada de cada lado do ponto. Você também pode utilizar a barra deslizante para alterar o valor da tensão.

OK — Salva as alterações e fecha o diálogo.
