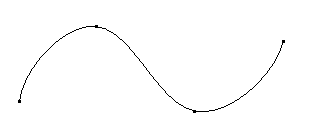

As curvas G2 são matematicamente mais suave do que as curvas Bézier.
Para criar uma curva G2:
- Selecione guia Arames > painel Criar > Curva > G2.
- Insira posições para os pontos da curva.
Conforme você insere pontos chave, uma curva elástica é exibida mostrando como a curva se desenvolve.
Caso você deseje que a curvatura seja zero nos pontos inicial ou final, configure as opções Curvatura contínua na página Curva da caixa de diálogo Opções (exibida ao selecionar Arquivo > Opções > Opções de Aplicativos).
Curvatura zero tem um efeito de aplainamento na curva.
- Para finalizar a criação da curva, faça um dos seguintes:
- Clique na parte superior do último ponto-chave inserido; se o cursor inteligente estiver ativado, o símbolo de fim
será exibido para indicar que a curva será concluída ao clicar.
- Clique no primeiro ponto chave para criar uma curva fechada.
- Clique
na barra de ferramentas Acesso Rápido.
- Selecione outra opção na guia Arames > painel Criar.
- Clique na parte superior do último ponto-chave inserido; se o cursor inteligente estiver ativado, o símbolo de fim
Para editar uma curva G2:
- Clique na curva G2 para exibir a guia Gerenciar.
Na guia Gerenciar > painel Tipo de Curva, a opção G2 é selecionada automaticamente.
- Selecione um ponto na curva G2 que você deseja editar.
Esteexibe as alças gráficas da curva Bézier na curva para edição, mas ela permanecerá uma curva G2 se você arrastar as alças.
Você pode também editar uma curva G2 das seguintes maneiras:
- Clique na guia Gerenciar > painel Tipo de Curva > Bézier.
Isso exibirá as alças gráficas da curva de Bézier na curva G2. A curva G2 perde sua capacidade de edição G2 e somente pode ser editada como uma curva Bézier.
- Clique na guia Gerenciar > painel Modificar > Ajustar > Editar G2 para exibir a caixa de diálogo Edição de Curva G2.
