Assistente de Molde - página Definir tipos de canto

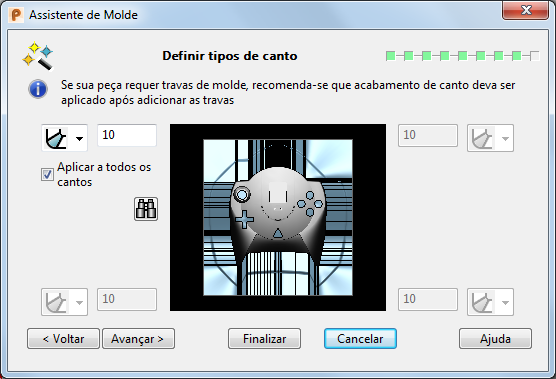

A página Definir tipos de canto permite que você especifique o tipo de canto para cada canto do bloco da matriz.

1. Utilize a lista suspensa para selecionar o tipo de canto que você deseja adicionar aos insertos do molde e insira o valor para o acabamento de canto.



   O valor padrão é 10mm, mas se o bloco for muito pequeno de modo que este valor venha a causar problemas, uma valor padrão menor pode ser utilizado.

2. Selecione Aplicar a todos os cantos caso deseje que todos os cantos sejam do tipo e tamanho selecionados. Se esta opção estiver selecionada, os outros três conjuntos de opções tornam-se ativos e o usuário poderá selecionar um acabamento de canto diferente para cada canto.

   — Adiciona fillets. Insira o valor do raio de canto.



   — Adiciona chanfros. Insira o valor de distância.



   A distância utilizada para criar o chanfro é determinada como segue:

   Chanfro

   Distância

   Arco com raio igual à distância



   — Nenhum acabamento de canto é adicionado.



   As opções de Tipo de Canto não estão disponíveis ao criar placas não-embutidas.

3. Utilize Prever para visualizar o bloco com os acabamentos de canto selecionados. Se a configuração causar um problema (por exemplo, o produto sai do bloco), o diálogo Erro será exibido. Clique OK e ajuste as configurações para corrigir o problema.
4. Clique em Próximo para exibir a página Simular separação macho/cavidade do Assistente de Molde ou em Finalizar para concluir a operação do assistente utilizando valores padrão onde necessário.

Nota: Quando você seleciona Próximo ou Finalizar, o assistente irá prosseguir somente se as configurações de acabamento de canto não causarem problema. Se as configurações causarem problemas (por exemplo, o produto sai do bloco), o assistente irá exibir o diálogo Erro e permanecerá na página atual de forma que você possa encontrar o problema e ajustar o tipo de canto ou valor de acordo.
