Uma grade é um grupo de pontos unidos por linhas. Utilize a grade como guia para inserir posições rapidamente, clicando nos seus pontos.
Clique em Grade Ligada/Desligada

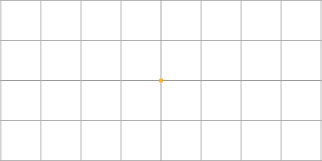

na barra de status para exibir ou ocultar a grade. A grade é desenhada no plano principal e uma seta mostra a origem da grade e seu eixo normal:
Nota: Se você alterar o plano principal, a grade é automaticamente redesenhada no novo plano.
Você pode:
- Posicionar nas interseções de linhas de grade como se fossem pontos-chave.
- alterar como a grade é exibida utilizando a opção Tipo de grade na página Ocultar e Grade do diálogo Opções.
- alterar a escala da grade ao inserir um novo valor na caixa de escala de grade da barra de status. O novo valor de escala é automaticamente travado.
Nota: Para destravar a escala, desmarque a opção Escala definida pelo usuário na página Ocultar e Grade do diálogo Opções.
Para aproximar e afastar numa escala de grade travada:
- Clique em Aproximar
para aumentar a escala.
- Clique em Afastar
para diminuir a escala.
