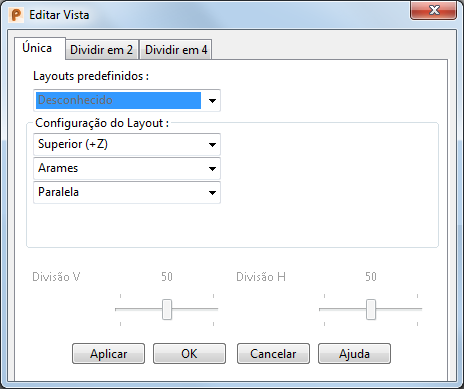

Diálogo Editar Vista

Esse diálogo permite editar como seu modelo é exibido na janela gráfica.

Layouts Predefinidos — Selecione uma das seguintes opções nessa lista suspensa:

• Superior - visualização por cima do eixo Z.
• Inferior - visualização por baixo do eixo Z.
• Esquerda e Direita - visualização ao longo do eixo X.
• Frontal e Posterior - visualização ao longo do eixo Y.
• Iso - oferece quatro opções isométricas.
• Terceiro Diedro e Primeiro Diedro fornecem vistas em que o modelo aparece em plano e várias elevações dentro da mesma janela.
• Desconhecido é mostrado quando a janela atual contém um layout de vista personalizado ou é rotacionado para um ponto de vista arbitrário.

Essas opções são as mesmas que as da guia Vista > painel Vistas. Quando você seleciona uma opção, o diálogo Editar Vista mostra a configuração para aquela opção.

Você pode selecionar um dos layouts predefinidos e então alterá-lo.

As vistas isométrica e perspectiva possuem um ângulo de visualização padrão que define a profundidade visual do modelo. Para a maioria dos usuários o padrão 40 é aceitável, mas você pode modificar o ângulo, o que tem um efeito semelhante a alterar o comprimento focal da lente de uma câmera. Para obter mais detalhes, consulte Ângulo da Vista em Perspectiva na página Vistas do diálogo Opções.

Configuração do Layout

Você pode dividir a janela gráfica em 1, 2 ou 4 vistas. Selecione:

• Única para mostrar uma única vista.
• Dividir em 2 para dividir a vista verticalmente em duas vistas separadas.
• Dividir em 4 para dividir a vista verticalmente e horizontalmente resultando em quatro vistas separadas.

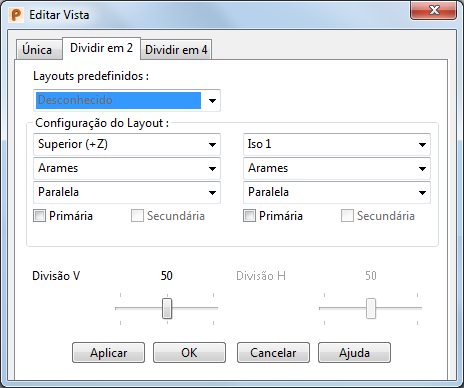

Quando você seleciona uma guia, a caixa de diálogo exibe as opções disponíveis para cada vista. Por exemplo, quando você seleciona a guia Dividir em 2, o diálogo mostra as opções para as duas vistas:

Para cada vista, você pode configurar:

• a direção da vista:
  • Topo (+Z)
  • Inferior (-Z)
  • Esquerda (-X)
  • Esquerda Real
  • Direita (+X)
  • Direita Real
  • Frontal (-Y)
  • Posterior (+Y)
  • Posterior Real
  • Iso 1
  • Iso 2
  • Iso 3
  • Iso 4
• como as superfícies e sólidos são exibidos:
  • Estrutura de arame
  • Arame Sombreado
  • Sombreado
  • Linha com Sobreposição Dinâmica
  • Arame Sombreado Transparente
  • Sombreamento Transparente
• se a vista é Paralela ou Perspectiva.

Primária e Secundária — (Somente disponíveis para as vistas Dividir em 2 e Dividir em 4.) Isso controla como as vistas são rotacionadas. Quando você rotaciona uma vista primária, a secundária também rotaciona.

Divisão V — Ajusta a posição da separação vertical entre vistas.

Divisão H — Ajusta a posição da separação horizontal entre vistas.

Aplicar — Exibe sua escolha na janela ativa, mas mantém o diálogo aberto.

OK — Salva as alterações e fecha o diálogo.

Cancelar — Fecha o diálogo sem salvar as alterações.
