Uma janela pode conter:
- uma vista única do modelo.
- duas vistas do modelo com a janela do modelo dividida verticalmente.
- quatro vistas do modelo com a janela do modelo dividida vertical e horizontalmente.
Cada vista pode ser a partir de qualquer direção, apresentar qualquer escala e pode ser uma projeção paralela, isométrica ou em perspectiva. Superfícies podem ser exibidas em arames ou sombreadas, e objetos podem ser ocultados de vistas específicas para melhorar a organização.
Para alterar a visualização e a aparência de um modelo:
- Utilize o botão do meio do mouse com teclas modificadoras para modificar dinamicamente a vista rotacionando, aproximando, afastando e arrastando.
Rotação Rápida permite girar o objeto selecionado quando você mantém a tecla R pressionada e gira a roda do mouse. O objeto é rotacionado em torno do seu eixo principal por 1 grau para cada entalhe da roda do mouse.
- Utilize a guia Vista > painel Vistas ou a barra de ferramentas Vistas para alterar a vista do modelo na janela ativa.
- Selecione a guia Vista > painel Vistas e clique no ícone de seta no canto inferior direito para exibir o diálogo Editar Vista , que permite definir organizações de vista personalizada:
- Utilize o ViewCube para controlar a orientação do modelo na janela ativa.
- Utilize a guia Vista > painel Navegar para controlar o tamanho e a orientação da janela gráfica e seu conteúdo.
- Utilize a guia Vista > painel Aparência para controlar a forma pela qual os objetos são representados na janela gráfica.
- Utilize a guia Vista > painel Visibilidade para controlar a visibilidade dos objetos na janela gráfica.

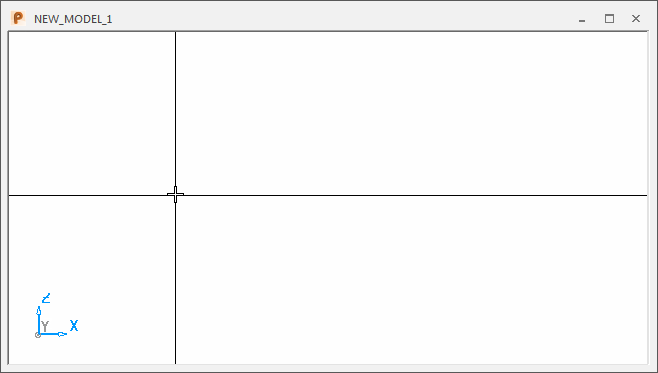

- Utilize a guia Vista > painel Cursor > Cruz de Referência para exibir cruz de referência centrada no cursor. Selecione a opção novamente para ocultar a cruz de referência:
- Utilize a guia Vista > painel Janela para organizar e abrir janelas do modelo e para especificar a janela ativa.
