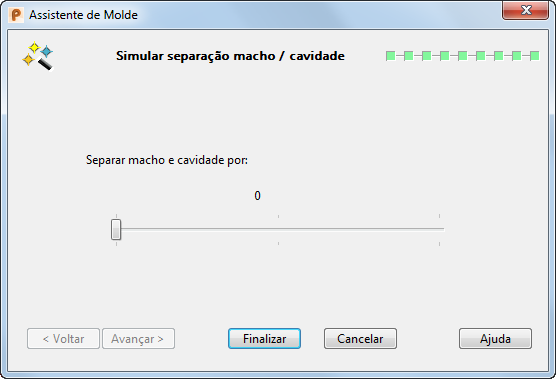

A página Simular separação macho/cavidade exibe o modelo no modo de sombreamento atual, em vez de no modo de modelo de arames.
- Utilize a barra deslizante para dividir o molde do objeto selecionado. Você pode visualizar as duas metades em movimento na janela gráfica. Trata-se apenas de um auxílio visual para examinar o interior do molde.
Se você estiver somente dividindo a peça, terá dois sólidos: um para o macho e outro para a cavidade.
- Clique Finalizar para salvar os insertos do molde. Insertos produzidos pelo Assistente de Molde utilizam os seguintes materiais:
- Superfície em regiões de fechamento utilizam Pastel10.
- Superfícies na região de impressão utilizam Pastel08.
- Todas as outras superfícies no bloco da matriz utilizam mold_metal03.

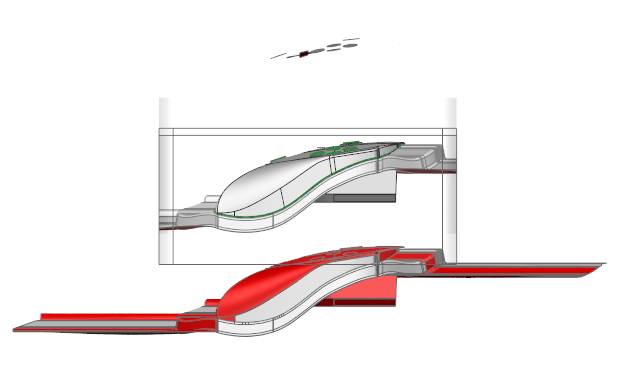

O sólido original é envolvido pelas duas metades do molde.
Uma tabela mostrando os conjuntos de Cavidade/Macho/Insertos é exibida na seção Criando Insertos da janela do navegador. Você pode verificar os itens clicando em cada ícone
de cada vez.
- Você agora está pronto para criar as placas macho e cavidade. Clique Próximo na janela do navegador.
Isso exibe a página em que você seleciona as placas macho e cavidade a partir do catálogo.
