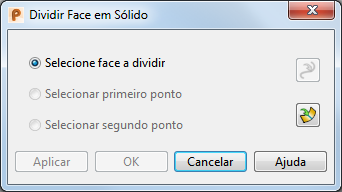

O diálogo Dividir Face em Sólido permite dividir uma face de um sólido em porções menores. Para exibir o diálogo, clique no botão Dividir Face na página Selecionar região do Assistente de Eletrodo - Design.
Selecione face a dividir — Selecione essa opção para selecionar uma face no sólido.

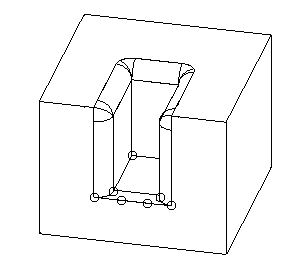

Pontos são exibidos na face onde o sólido pode ser dividido. Os pontos estão nas posições em que laterais e longitudinais encontram as arestas na superfície da face sólida.

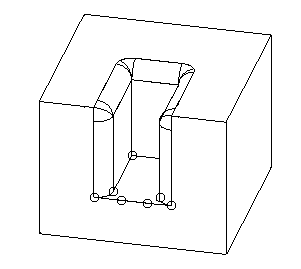

Inserir novo ponto — Para inserir um novo ponto na face, clique nesse botão e então clique na fronteira da face.
Selecionar curva — Você pode utilizar um objeto em arames para definir onde a face é dividida. Clique neste botão e então selecione o objeto. O objeto em modelo de arames deve já existir no modelo antes de acessar o assistente.
Selecionar primeiro ponto — Selecione essa opção e clique em um dos pontos visíveis. O ponto selecionado é destacado.
Selecionar segundo ponto — Selecione essa opção e clique em um dos pontos visíveis.
O ponto selecionado é destacado e uma linha é desenhada onde a face sólida será dividida.
Aplicar — Clique nesse botão para dividir a face do sólido nos dois pontos selecionados. O diálogo permanece aberto para que você continue a dividir outras faces.
OK — Clique neste botão para dividir a face do sólido nos dois pontos selecionados e fechar o diálogo.
Cancelar — Clique nesse botão para fechar o diálogo sem salvar as alterações.
