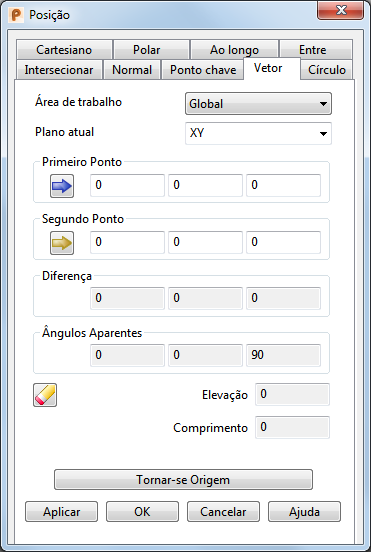

Utilize a guia Vetor do diálogo Posição para medir um vetor entre dois pontos e utilize-a para definir a posição. Os offsets, ângulos, comprimento e elevação entre os dois pontos são exibidos.
Área de Trabalho — Selecione a área de trabalho em que você está trabalhando. As opções disponíveis são:
- Relativo — A posição sendo definida é relativa a outra posição que se torna a origem da área de trabalho. As posições são alinhadas com o plano de trabalho ativo ou com a área de trabalho global se nenhum plano de trabalho estiver ativo.
Modo Relativo não está sempre disponível pois pode não haver uma coordenada relativa apropriada. Nesse caso, selecione uma posição adequada (como a interseção de duas linhas) e a torne a origem de uma área de trabalho relativa com a opção Tornar-se Origem.
- Plano de trabalho — A posição sendo definida é relativa ao plano de trabalho ativo caso um exista.
- Absoluto — A posição sendo definida é relativa ao sistema de coordenadas global.Nota: Caso itens estejam travados, as travas são descartadas quando você seleciona uma área de trabalho diferente.
Plano Atual — Utilize essa lista suspensa para selecionar um dos três planos principais. O plano atual é relativo à opção Área de trabalho selecionada.
Você deve ter uma posição inicial a partir da qual a nova posição será inserida.
- Primeiro Ponto — Insira o primeiro ponto do vetor ou clique em um ponto no modelo para inserir suas coordenadas. Esse ponto é exibido em rosa na tela (usando o esquema de cores padrão).
- Segundo Ponto — Insira o segundo ponto do vetor ou clique em um ponto no modelo para inserir suas coordenadas. Esse ponto é exibido em vermelho na tela (usando o esquema de cores padrão).
Quando você clica em OK ou Aplicar, uma nova posição é inserida seguindo ao longo do vetor a partir da posição inicial.
- Informações sobre as duas posições do vetor são exibidas automaticamente nas caixas para as seguintes opções:
Diferença — Estas são as diferenças nos valores X, Y e Z do primeiro e segundo pontos do vetor.

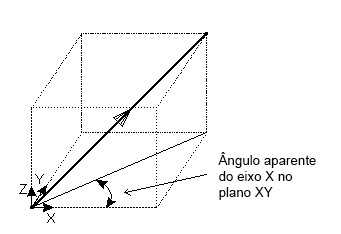

Ângulos Aparentes — O ângulo aparente é medido entre a projeção do vetor num plano e o eixo selecionado. Se o eixo for X, o plano é XY. Para Y o plano é YZ e para Z é ZX. Um exemplo de ângulo aparente para o eixo X é mostrado abaixo:
Restaurar — Clique nesse botão para restaurar os valores na página.
Comprimento — É o comprimento real (em 3D) entre os pontos.

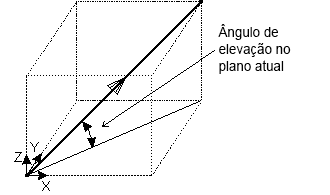

Elevação — É o ângulo de elevação do novo vetor a partir do plano atual.
Tornar-se Origem — Clique nesse botão para posicionar a origem nas coordenadas especificadas na caixa de diálogo. Quaisquer coordenadas relativas são medidas a partir desta origem.
Aplicar — Insere a posição. Caso a operação atual permita pontos múltiplos, o diálogo permanece na tela para que você insira mais pontos. Caso contrário, a caixa de diálogo será fechada.
OK — Insere a posição e fecha o diálogo.
Cancelar — Aborta a entrada de posição.
