Essa caixa de diálogo permite editar ângulos de azimute e elevação em todos os pontos da curva:
Os ângulos de azimute e elevação são medidos utilizando o plano principal. Para ajudar a explicar ângulos de azimute e elevação, iremos assumir que o plano principal seja o plano XY. Portanto, o eixo Z é perpendicular ao plano principal.

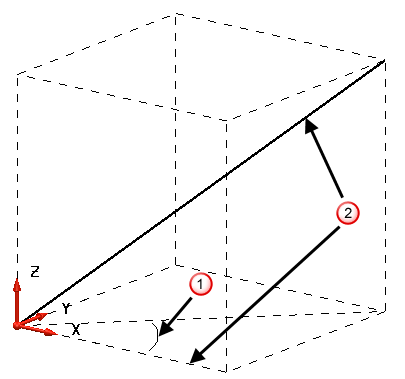

Azimute — Se você observar verticalmente o plano XY, azimute
é o ângulo entre a tangente da curva e o eixo X
:
Pode ter qualquer valor no intervalo de 360
, mas você pode achar mais fácil trabalhar com valores no intervalo entre -180 a +180. Por exemplo, ângulos de azimute de 270 e -90 são os mesmos.

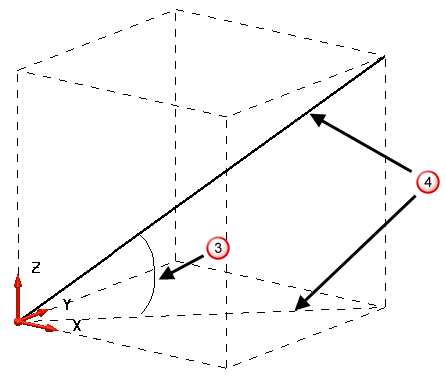

Elevação — O ângulo de elevação
é o ângulo entre a tangente da curva e o plano XY
:
Ângulos de elevação fazem sentido somente entre 0 e 90, e entre 270 e 360. Você pode inserir qualquer ângulo para elevação, ele será exibido como o ângulo equivalente entre dois intervalos válidos. Por exemplo, se você inserir um valor de -45, a elevação será mostrada como 315 no diálogo.
ou 270 (isto é, ao longo do eixo Z ), você não poderá modificar o ângulo de azimute.
