Dimensões raio de 3 pontos são ideais para dimensionar o raio de curvatura em uma superfície ou curva.
Para criar uma dimensão raio usando três pontos:
- Clique na guia Anotação > painel Dimensão > Radial > Raio de 3 Pontos.
A barra de ferramentas Dimensão é exibida. Ela pode ser utilizada para editar atributos das novas dimensões, como texto de anotação.
- Clique na primeira posição para definir o ponto inicial de um arco:
- Clique na segunda posição para definir o ponto final de um arco:
- Clique na terceira posição para definir uma posição na circunferência do arco:

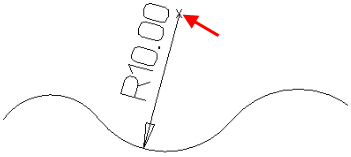

- Mova o cursor e clique para especificar a posição da anotação e adicione a dimensão:
