Esta barra de ferramentas é utilizada para editar atributos de dimensões.
Se você editar um atributo de uma dimensão completada enquanto no modo de criação ou seleção, somente o atributo daquela dimensão será modificado.
Se você editar um atributo durante a criação de uma dimensão, o atributo torna-se fixo e é utilizado para criar todas as dimensões futuras na atual sessão de criação.
Atributos de dimensão modificados utilizando a barra de ferramentas Dimensão têm prioridade sobre futuras alterações realizadas utilizando o diálogo Opções. Se você editar qualquer atributo na barra de ferramenta Dimensão, este permanece fixo para a dimensão. Então, se você agora modificar esse item no diálogo Opções, isso não modifica o item para a dimensão editada.
Cada item na barra de ferramentas é discutido abaixo:
— Fonte utilizada no texto.
Altura — Edita a altura do texto.
— Selecione esse botão para aplicar itálico ao texto. Você também pode pressionar Ctrl + I para ativar e desativar itálicos.
— Desfaça a seleção do botão para remover a primeira linha auxiliar da dimensão:
— Desfaça a seleção do botão para remover a segunda linha auxiliar da dimensão:

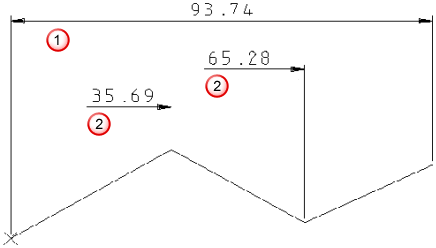

— Trima a linha de chamada para a posição da anotação da dimensão. Isso pode ser utilizado quando a extremidade da linha de chamada é óbvia, por exemplo, em dimensões por ponto de referência e cadeia. Trimagem de linhas de chamada somente é possível para dimensões lineares.
|
|
|
Trimar chamada por texto não selecionado — A linha de chamada não é trimada.
Trimar chamada por texto selecionado. A linha de chamada é trimada pela anotação da dimensão.
— Encaixa o texto na linha de chamada:
— Posiciona o texto horizontalmente com relação ao plano principal.

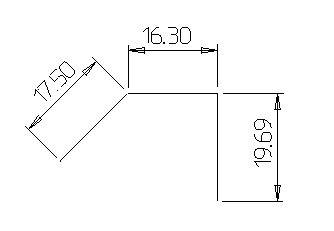

Suponha que dimensões estejam inclinadas como mostrado abaixo:

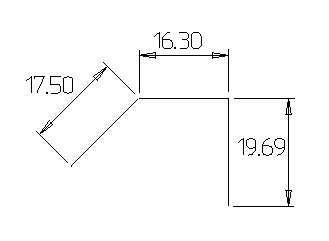

Quando o texto é alterado para horizontal, as dimensões se parecem com isso:
— Selecione esse botão para exibir as medições reais para dimensões lineares. Desfaça a seleção do botão para exibição da dimensão linear projetada.
|
Dimensão projetada |
Dimensão real |
|
|
|
Uma dimensão linear mede o comprimento de uma linha ou a distância entre dois pontos.
— Selecione esse botão para exibir um símbolo de diâmetro antes do valor da dimensão. Se a dimensão for o raio de um arco, então o valor muda para seu diâmetro.

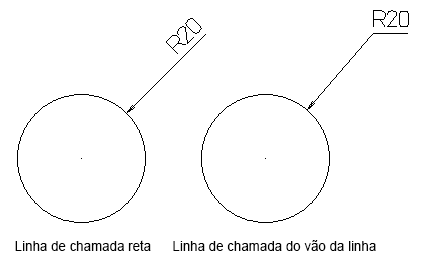

— Use esse botão para alternar as linhas de chamada de dimensões radiais e ordenadas de linha reta para desvio paralelo.
— Selecione uma opção na lista para definir o número de casas decimais ou o denominador da parte fracionária do valor da dimensão.
Escala — Escala o valor da dimensão. Em seu modelo, você pode criar objetos utilizando uma escala diferente. Para criar dimensões dos valores 'reais', você pode inserir o valor da escala na caixa Escala.
A dimensão da seguinte linha tem valor 60 e escala 1:
Se modificarmos a Escala para 3, o valor da dimensão torna-se 20:
Quando você altera o fator de escala, um aviso é exibido.
— Restaura os atributos para as configurações na página Dimensão do diálogo Opções.
— Reinicia a criação de dimensões por ponto de referência, cadeia e ordenada.
Você pode reiniciar as dimensões por ponto de referência, cadeia e ordenada sem inserir a origem ou a posição do texto novamente.
- Selecione a dimensão.

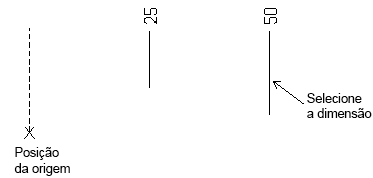

Se você estiver reiniciando um conjunto de dimensões por ponto de referência, selecione o último:
- Selecione o botão Reiniciar dimensão multi-item .

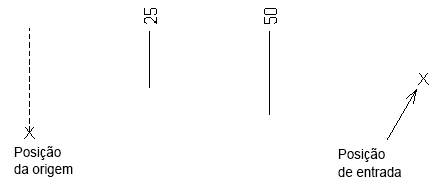

- Clique em posições na tela para continuar criando novas dimensões.
Uma nova dimensão é adicionada:

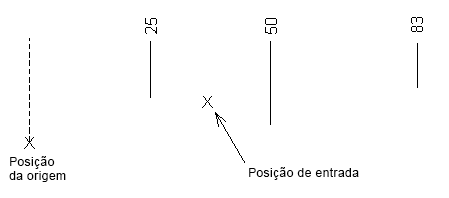

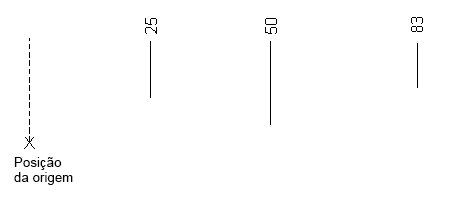

Com dimensões ordenadas, você também pode inserir posições entre dimensões.

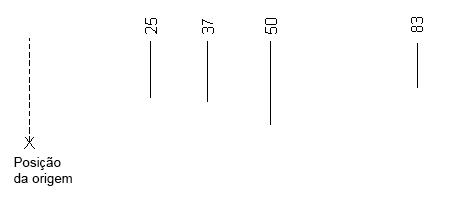

Uma nova dimensão é adicionada entre as dimensões existentes:
— Exibe a guia Anotação do diálogo Dimensão.
— Exibe a guia Tolerância do diálogo Dimensão.
— Exibe a guia Estilo do diálogo Dimensão.
— Exibe a guia Marca do diálogo Dimensão.
