Página Identificar os Insertos do Molde - Postiço da gaveta

Esta caixa de diálogo será exibida se você tiver selecionado Postiço da gaveta na página Selecionar um Tipo de Gaveta.

Essa página do assistente é ignorada nos seguintes casos:

• A página Identificar os Insertos do Molde é omitida do assistente se os dois insertos puderem ser selecionados e não houver figuras de postiço da gaveta no modelo.
• Você possuir sólidos ou componentes chamados DW_CORE e DW_CAVITY no seu modelo. Esses sólidos são selecionados automaticamente contanto que não estejam ocultos ou num nível que esteja desligado. (Sólidos com esses nomes são criados automaticamente pelo Assistente de Molde quando acessado pelo Toolmaker.)

Utilize esta página para selecionar os insertos do molde para as placas macho e cavidade, usando as seguintes opções:

• Criar um novo postiço da gaveta:

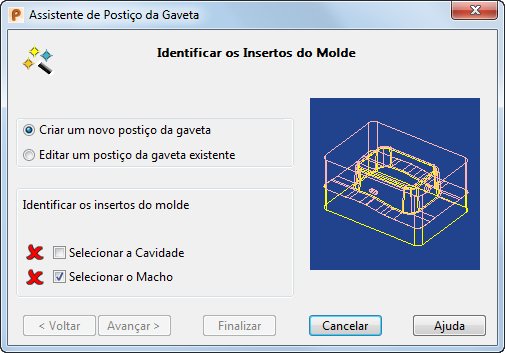

  1. Selecione a opção Criar um novo postiço da gaveta.
  2. Clique em Selecionar o Macho para selecionar um inserto do molde para a placa macho.

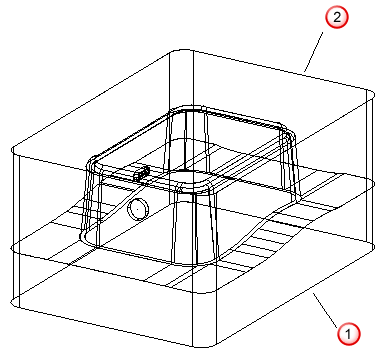

  3. Selecione o macho no sólido.
  4. Clique Selecionar a Cavidade.
  5. Selecione a cavidade no sólido .



     Você pode selecionar dois sólidos ou componentes que estejam conectados por uma face em comum.

     Se você selecionar componentes que não sejam de instância única, a caixa de diálogoComponente multi-instância selecionado será exibida.

  6. Clique Próximo para acessar a página Seleção de Superfície de Fechamento http://beehive.autodesk.com/community/service/rest/cloudhelp/resource/cloudhelpchannel/guidcrossbook/jsonp?v=2018&p=PWRS&l=PTB&guid=29328.
• Editar um postiço da gaveta existente:

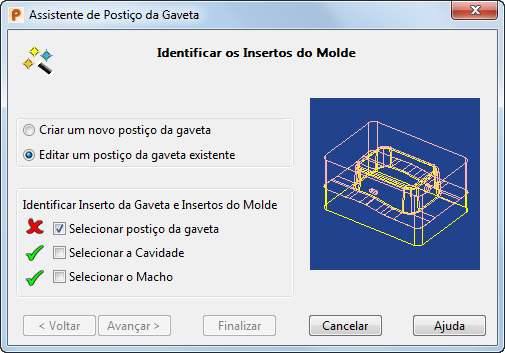

  1. Selecione a opção Editar um postiço da gaveta existente. Uma opção adicional é exibida na caixa de diálogo:
  2. Escolha Selecionar o Postiço da Gaveta. Esta opção se tornará disponível se você tiver selecionado Editar um postiço da gaveta existente.
  3. Selecione um sólido ou componente que seja o postiço da gaveta existente. Quando você seleciona um postiço da gaveta para edição, muda para .
  4. Clique Próximo para acessar a página Seleção de Superfície de Fechamento http://beehive.autodesk.com/community/service/rest/cloudhelp/resource/cloudhelpchannel/guidcrossbook/jsonp?v=2018&p=PWRS&l=PTB&guid=29328.
