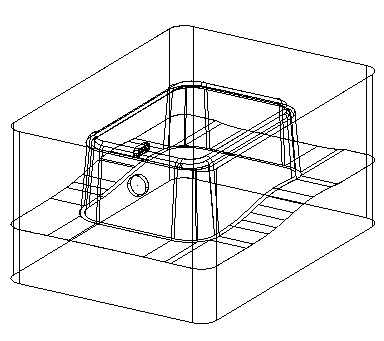

O exemplo a seguir será utilizado para ilustrar o uso do assistente de Postiço da Gaveta.

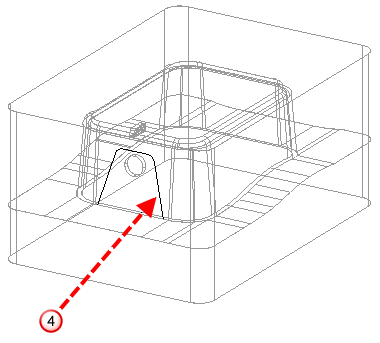

indica a região de contra-saída
Antes de utilizar o Assistente de Postiço da Gaveta:
- Clique em Assistente > painel Modo > Toolmaker Ativo/Inativo para executar o Toolmaker.
- Se necessário, crie os insertos do molde utilizando o Assistente de Molde.
- Assegure-se de que os insertos do molde estejam fechados. Para verificar se os insertos do molde estão vedados, clique com o botão direito no inserto e selecione Tornar vedado no menu de contexto.

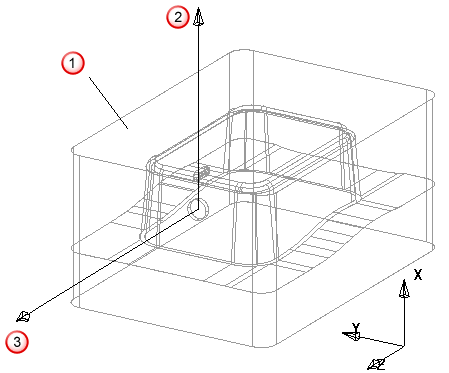

- Oriente o plano de trabalho apontando o eixo X ao longo da direção de extração de forma que aponte na direção da cavidade e longe do macho e o eixo Z aponte na direção de extração da gaveta.
Cavidade é mais alta no eixo X que o macho
Direção de extração
Direção de extração da gaveta
- Crie o perfil de contato (não necessário para um puxador de macho). Essa é uma curva composta aberta, cujas extremidades tocam a linha de fechamento dos insertos do molde. Posiciona-se no sólido que contém a área de contra saída.
O perfil de contato
forma as paredes externas do macho.
A curva composta não precisa estar no inserto do molde. Você pode criar uma curva composta 2D no plano XY. O assistente a projeta no inserto do molde ao longo do eixo Z para criar o perfil de contato.
O Assistente de Postiço da Gaveta também pode criar automaticamente um perfil de contato.
Um modo fácil de criar um perfil de contato é:
- Crie uma curva composta 2D do contorno do macho.
- Posicione a curva composta de forma que esteja próxima da região de contra-saída.
- Crie um sólido de extrusão a partir da curva composta de forma que intersecione o inserto do molde apropriado.
- Crie uma curva composta a partir da interseção do sólido com extrusão e o inserto do molde.
- Limite a curva composta com a linha de fechamento.
Você agora está pronto para utilizar o Assistente de postiço da gaveta.
