Quando uma região externa contém ilhas ou regiões internas menores, você pode aplicar hachura à região externa sem hachurar as regiões internas. Regiões de ilhas são aquelas que não tocam a região externa, como mostrado à direita:
Para hachurar uma região externa:
- Clique na guia Anotação > painel Hachura > Padrão.
- Selecione um padrão de hachura no menu do botão dividido.
- Selecione um objeto da fronteira externa:
A barra de ferramentas Criar Hachura é exibida:
- Utilize a barra de ferramentas para selecionar a fronteira externa da hachura. Este painel de controle é utilizado exatamente da mesma maneira que a barra de ferramentas Curva Composta.

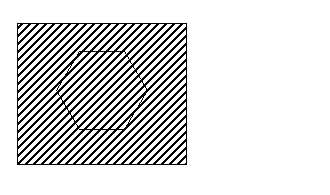

- Clique no botão Salvar
. O padrão de hachura selecionado é aplicado à região selecionada:
- Shift+Clique em um objeto na fronteira interna para exibir a barra de ferramentas Criar Hachura.
- Utilize a barra de ferramentas Criar Hachura para selecionar os objetos na fronteira interna.

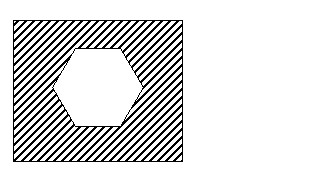

- Clique no botão Salvar . O padrão de hachura da região externa é removido da região interna:
Para alternar a hachura e hachurar uma região interna:
- Shift+Clique na fronteira externa. Exibe a barra de ferramentas Criar Hachura.

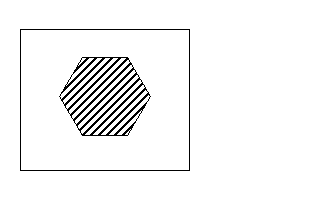

- Clique no botão Salvar. O padrão de hachura é alternado:
Para hachurar uma ilha interna:
- Utilize Shift+Clique para selecionar um dos objetos da ilha interna. Exibe a barra de ferramentas Criar Hachura.
- Utilize a barra de ferramentas Criar Hachura para criar a fronteira da hachura na ilha interna.

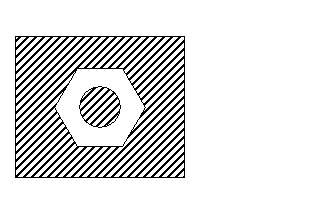

- Clique no botão Salvar para criar a hachura:
A região externa e a ilha interna são parte de um único objeto de hachura. Se você editar um lado, o outro lado também é editado.
Nota: Se uma curva composta for selecionada, a barra de ferramentas Criar Hachura não é exibida e a hachura é criada automaticamente.
