Uma legenda a partir de planos de trabalho é uma tabela contendo as origens dos planos de trabalho.

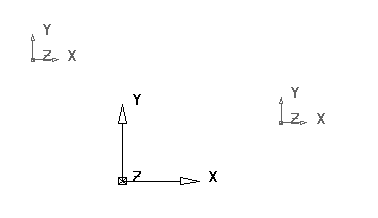

Três planos de trabalho são mostrados a seguir:
A seguinte legenda foi criada para estes planos de trabalho:
Cada plano de trabalho é rotulado por nome. As coordenadas das origens dos planos de trabalho são exibidas na legenda. As coordenadas são com relação ao plano de trabalho ativo. Uma coluna de comentário também é traçada na legenda.
Se você mover o plano de trabalho, os valores das coordenadas são atualizados na legenda.
Por padrão, somente as coordenadas X e Y são exibidas. Para exibir a coordenada Z, ative a opção Incluir coordenada Z na página Legenda do diálogo Opções.
Para obter mais detalhes, consulte Configuração das opções de legenda na caixa de diálogo Opções.
