Uma superfície de Canal de Extração é uma espinha criada para manter o metal em posição durante o processo de formação. É geralmente criada nos cantos da peça:

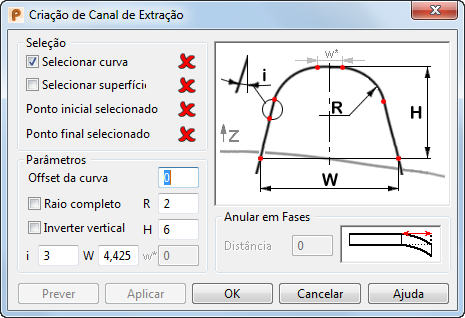

- Selecione a guia Superfície > painel Manufatura > Ferramentas > Canal de Extração para exibir a caixa de diálogo Criação de Canal de Extração.
- Utilize as opções na caixa de diálogo para definir o canal de extração:
Seleção — As opções nesta seção permitem selecionar a curva, a superfície e os pontos a serem utilizados para criar a superfície do canal de extração:
- Curva selecionada — Selecione esta opção e, a seguir, selecione a curva a ser usada.
- Superfície selecionada — Selecione esta opção e, a seguir, selecione a superfície a ser usada.
- Ponto inicial selecionado — O ícone altera de
para
, indicando que o ponto inicial foi selecionado.
- Ponto final selecionado — O ícone altera de para , indicando que o ponto final foi selecionado.
Parâmetros — As opções nessa seção permitem alterar a forma e o tamanho da superfície do canal de extração ajustando os parâmetros:
- Offset da curva selecionada — A curva selecionada sofre offset pelo valor inserido.
- Raio Completo — Selecione esta opção para aplicar o raio R ao perfil, e definir w* como zero.
- R — Raio do perfil.
- Inverter Vertical — Selecione esta opção para criar o canal de extração na direção -Z.
- H — Altura do perfil.
- i — Ângulo da lateral do perfil.
- W — Largura da base do perfil.
- w* — Largura do topo do perfil. É definido automaticamente como zero se Raio Completo estiver selecionado.
Prever — Selecione para pré-visualizar os resultados. Você pode fazer alterações e prever novamente.
Aplicar — Selecione para aplicar os resultados.
Anular em fases — Isso afunila a extremidade da superfície de canal de extração ao longo de uma distância especificada:
Distância — Especifique a distância na qual o afunilamento ocorre.
- Quando o canal de extração estiver correto, clique em OK.
