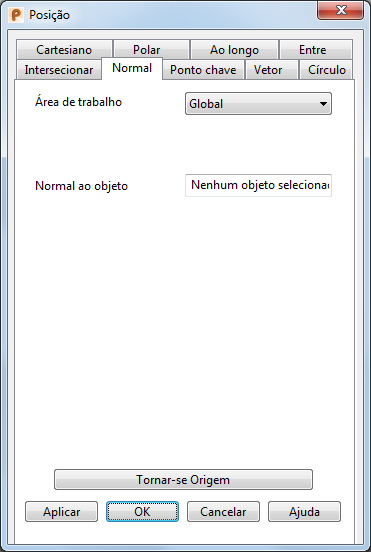

Utilize a guia normal do diálogo Posição para inserir uma posição perpendicular à um objeto da origem da área de trabalho exibida na caixa de diálogo.
Área de Trabalho — Selecione a área de trabalho em que você está trabalhando. As opções disponíveis são:
- Relativo — A posição sendo definida é relativa a outra posição que se torna a origem da área de trabalho. As posições são alinhadas com o plano de trabalho ativo ou com a área de trabalho global se nenhum plano de trabalho estiver ativo.
Modo Relativo não está sempre disponível pois pode não haver uma coordenada relativa apropriada. Nesse caso, selecione uma posição adequada (como a interseção entre duas linhas) e torne-a a origem de uma área de trabalho relativa com a opção Tornar-se Origem.
- Plano de trabalho — A posição sendo definida é relativa ao plano de trabalho ativo caso um exista.
- Absoluto — A posição sendo definida é relativa ao sistema de coordenadas global.Nota: Caso itens estejam travados, as travas são descartadas quando você seleciona uma área de trabalho diferente.
Normal ao objeto — Clique no objeto ao qual você deseja que a posição seja normal. O nome do objeto é exibido na caixa de texto e o cursor é movido para a posição normal ao objeto.
Para permitir que posições que não estejam no objeto sejam encontradas, o PowerShape faz o seguinte:
- Linhas são tratadas como se tivessem comprimento infinito
- Arcos são tratados como círculos completos.
Tornar-se origem: clique neste botão para posicionar a origem nas coordenadas especificadas na caixa de diálogo. Quaisquer coordenadas relativas são medidas a partir desta origem.
Aplicar — Insere a posição. Caso a operação atual permita pontos múltiplos, o diálogo permanece na tela para que você insira mais pontos. Caso contrário, a caixa de diálogo será fechada.
OK — Insere a posição e fecha a caixa de diálogo.
Cancelar — Aborta a entrada de posição.
