Edição de relações utilizando o menu de contexto Relação

Utilize o menu de contexto Relação para editar ou apagar relações.

Para exibir o menu de contexto Relação, clique com o botão direito em um dos seguintes na árvore da montagem:

• Ramo Relações Principais
• Ramo Relações Secundárias
• na relação (por exemplo, Coincidente, Perpendicular)

O menu de contexto Relação exibe uma combinação das seguintes opções, dependendo do item selecionado:

• Criar — Exibe o diálogo Criar Relação.
• Apagar — Apaga a relação.
• Informação da Seleção — Exibe o diálogo Informação da Seleção, que fornece detalhes sobre as relações e os objetos selecionados.
• Editar — Exibe a barra de ferramentas Editar Relação. Você pode utilizá-la para editar as relações principal e secundária.
• Omitido — Remove a relação entre os dois componentes.

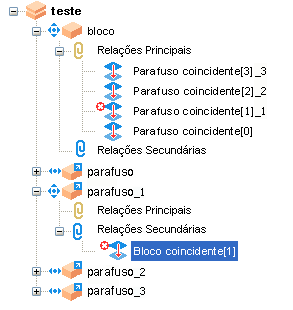

  Um ícone é exibido próximo à relação principal e secundária correspondente para indicar que ele está omitido:



  Para adicionar novamente a relação, clique com o botão direito na relação novamente na árvore de montagem e selecione Omitido.

• Explodir — Inclui ou omite a relação atual de uma operação de explosão.

  Você pode explodir montagens para ativar o exame dos componentes. Por exemplo:

  1. Selecione uma relação na árvore de montagem.
  2. Clique com o botão direito na relação e selecione Explodir no menu de contexto.
  3. Clique na guia Montagem > painel Modificar > Explosão Distante para exibir a barra de ferramentas Explodir.
  4. Selecione na barra de ferramentas Explodir para executar a operação de explosão. O componente secundário da relação selecionada está incluído na operação de explosão:
• Explosão Inversa — Alterna a direção em que os componentes explodirão.
  Nota: Esta opção está disponível apenas quando Explodir está selecionado.
  1. Selecione uma relação na árvore de montagem.
  2. Clique com o botão direito na relação e selecione Explosão Inversa no menu de contexto.
  3. Clique na guia Montagem > painel Modificar > Explosão Distante para exibir a barra de ferramentas Explodir.
  4. Selecione na barra de ferramentas Explodir para executar a operação de explosão.

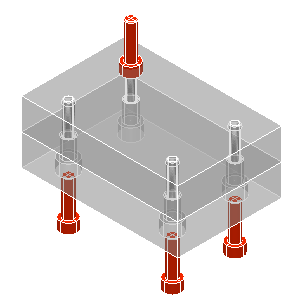

     O componente secundário da relação selecionada é explodido na direção oposta aos outros componentes:
