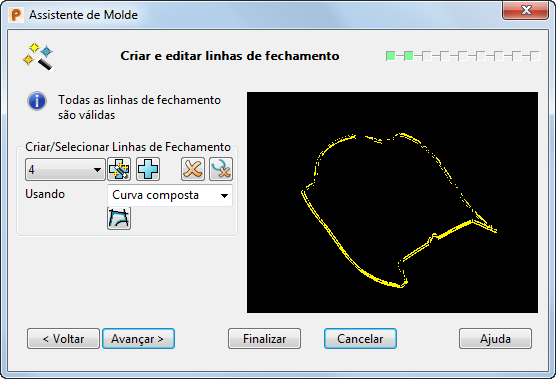

A página Criar e editar linhas de fechamento permite gerar linhas de fechamento.
— Esta sequência de informação exibe o status geral atual das linhas de fechamento. Há quatro mensagens possíveis:
- Todas as linhas de fechamento são válidas
- Nenhuma linha de fechamento criada
- Linhas de fechamento inválidas presentes
- Criar/Selecionar Linhas de Fechamento
— Esta caixa de seleção exibe informações adicionais para o usuário relacionadas à validade da linha de fechamento.
- Se uma linha de fechamento for inválida, (inválido) será exibido próximo ao número da linha de fechamento.
- Se uma nova seleção que ainda deve ser definida for adicionada, (novo) é exibido próximo ao número da linha de fechamento.
— Tenta criar linhas de fechamento automaticamente. Se você acessar o assistente sem linhas de fechamento, o assistente irá criá-las quando você selecionar Próximo na primeira página do assistente.
— Adiciona seleção de superfície/linha de fechamento. Isso adiciona outra opção de seleção à lista suspensa Criar/Selecionar Linhas de Fechamento.
— Apaga a seleção de superfície/linha de fechamento. Apaga a seleção de linha de fechamento atualmente exibida na lista suspensa Criar/Selecionar Linhas de Fechamento. Outras seleções de linha ou superfície de fechamento serão renumeradas se necessário.
— Apaga todas as linhas de fechamento inválidas. Se uma curva não estiver fechada, clicar neste botão irá apagar todas as curvas abertas e as seleções vazias.
Usando - Utilize esta lista suspensa para selecionar o método a ser utilizado para criar a linha de fechamento.
- Curva Composta - Cria a linha de fechamento utilizando uma curva composta. Você pode criar manualmente a curva composta clicando em
.
- Superfícies — Cria a linha de fechamento selecionando superfícies.
As opções Selecionando e Editar Linha de Fechamento abaixo só estão disponíveis se Superfícies for escolhido na lista suspensa Usando.
Selecionando — selecione Furo ou Face Única na lista suspensa.
- Furo — seleciona automaticamente regiões côncavas. Você pode selecionar furos automaticamente em paredes laterais selecionando Superfícies, então Furo e clicando no botão .
- Face Única — seleciona faces individuais no sólido.
Editar Linha de Fechamento — As opções Contra-saída e
foram agrupadas nesta seção. Essas opções só estão visíveis se você selecionar a opção Superfícies na caixa Usando na seção Criar/Selecionar Linhas de Fechamento.
- Contra-saída — Esta opção permite que você indique se um furo é uma contra-saída econtrola como a divisão é simulada no Passo 9 do Assistente de Molde.
- Selecione Contra-saída para mover a superfície para fora ao simular o movimento de separação
- Desmarque Contra-saída para deixar a superfície na posição ao simular o movimento de separação
— Utilize este botão para alternar a extremidade do furo que está selecionada.
Avançar — Exibe a página Criar e editar superfícies de preenchimento do Assistente de Molde.
Finalizar — Se você selecionar esta opção e selecionou anteriormente a opção Separar apenas produto na página anterior, a peça não será dividida e o Assistente de molde será fechado. A separação ocorre após você ter definido a contração do produto.
