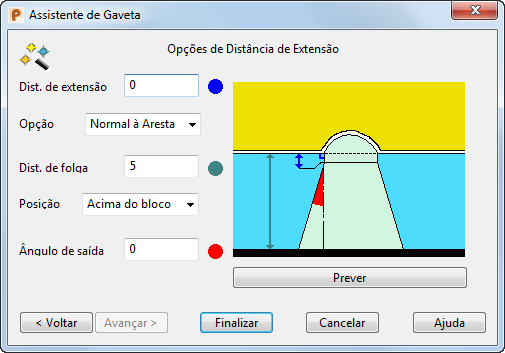

Utilize esta página para especificar a distância da extensão do puxador.
O gráfico mostra onde os três valores são calculados.
- Utilize as opções na página para definir a extensão do puxador.
Dist. de extensão — É a extensão do puxador do macho a partir da região de contra-saída.
Opção — Selecione uma entrada na lista para especificar como o puxador do macho é estendido:
- Normal à Aresta — A extensão é perpendicular à aresta da região de contra-saída.
- Internas da Superfície — A extensão é ao longo da direção das laterais/longitudinais na superfície subjacente da região de contra-saída.
- Vertical — A extensão está alinhada verticalmente ao longo do eixo Z. As curvas internas da extensão são alinhadas com o eixo Z, mas a extensão em si ainda é tangente contínua à região de contra-saída. Por esse motivo, essa opção não é adequada para estender faces que se encontram no plano XY.
Dist. de folga — É a distância da base do macho a partir da opção de Posição selecionada. É medida ao longo do eixo Z.
Posição — É uma das seguintes: Acima do Bloco ou Acima da Extensão.
Acima do Bloco — É o ponto mais alto do sólido a partir do plano XY.
Acima da Extensão — É o ponto mais alto da extensão da face de contra-saída a partir do plano XY.
Ângulo de Saída — É o ângulo na extensão do puxador de macho, excluindo a porção que se estende a partir da região de contra-saída. Medição é ao longo do eixo Z.
Previsão — Exibe o puxador de macho na janela do modelo utilizando os valores do diálogo. Altere os valores se necessário e clique em Prever novamente.
- Clique Finalizar para criar o puxador do macho.
