Esta página define as dimensões do trilho de guia da gaveta.

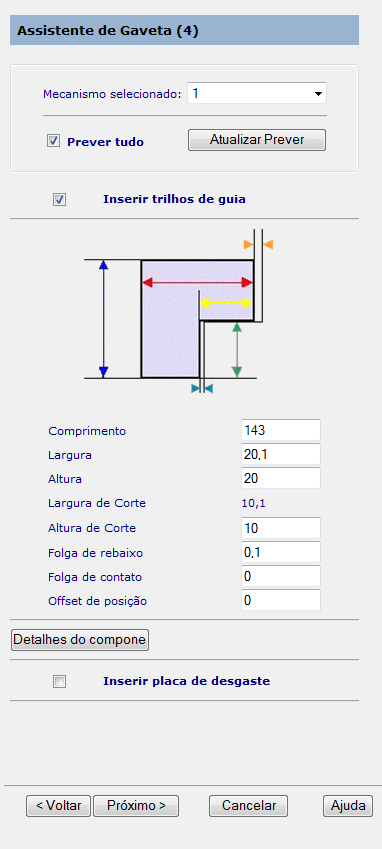

- Insira as dimensões necessárias. As opções de dimensão estão disponíveis somente se Inserir trilhos de guia estiver selecionado. A ilustração mostra as dimensões que estão sendo definidas.
- Folga de rebaixo — Recua a posição dos rebaixos no componente da gaveta por este valor.
- Folga de contato — Distância de folga (espaço) entre o trilho de guia e o corpo da gaveta.
- Offset de posição — Aplica offset à posição do trilho de guia com relação aos rebaixos da gaveta por este valor.
- Insira as dimensões para a placa de desgaste. As opções disponíveis dependem das configurações de Inserir placa de desgaste e Inserir trilhos de guia.
- Inserir placa de desgaste — Se estiver selecionado, as seguintes opções são exibidas na parte inferior da página do navegador.
- Inserir trilhos de guia — Se estiver selecionado, as seguintes opções são exibidas na parte inferior da página do navegador.

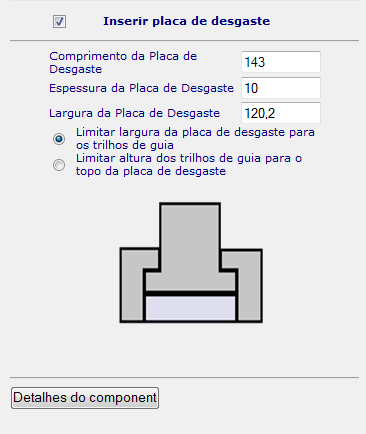

Você pode selecionar dois tamanhos de placa de desgaste:
- Limitar largura da placa de desgaste para os trilhos de guia.
- Limitar altura dos trilhos de guia para o topo da placa de desgaste.
- Inserir placa de desgaste — Se estiver selecionado, as seguintes opções são exibidas na parte inferior da página do navegador.
Avançar — Ao definir as dimensões, clique para exibir a Quinta página do assistente
