Esta guia especifica a posição de insertos ou cavidades.
- Se você utilizar o Assistente de Molde para criar os insertos, as dimensões corretas serão inseridas para corresponder aos insertos. Se você estiver criando uma cavidade vazia, insira os atributos da cavidade.

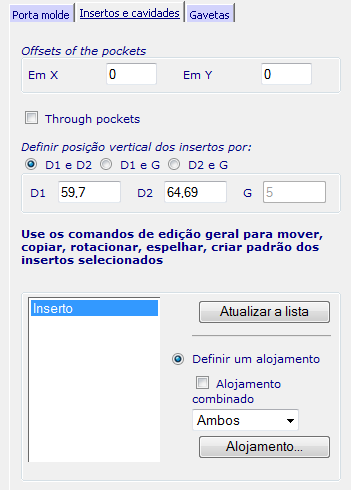

Offsets dos alojamentos — Aplica offset à posição do alojamento dentro das placas macho e cavidade.
Alojamentos passantes — Selecione esta opção para cortar o alojamento através das placas macho e cavidade.
Definir posição vertical dos insertos por — Essas são as posições verticais dos insertos utilizando qualquer par de dimensões:
D1 e D2
D1 e G
D2 e G
- Clique em Atualizar a lista para atualizar a lista de insertos.
- Selecione insertos na lista. Selecione vários insertos utilizando as técnicas padrão Shift + clique e Ctrl + clique para selecionar itens na lista.
- Utilize as seguintes opções para criar o alojamento:
- Definir um alojamento — Esta opção está selecionada por padrão.
- Alojamento combinado — Selecione esta opção para criar uma combinação de alojamento para todos os insertos. Desmarque esta opção para criar alojamentos individuais para o inserto selecionado.
- Utilize a lista suspensa para selecionar entre aplicar os alojamentos à Cavidade, ao Macho ou a Ambos.
- Clique em Alojamento para exibir o diálogo Cavidade. Você pode utilizar essa opção para definir a Saída, os Cantos e os Fillets nos insertos selecionados.
