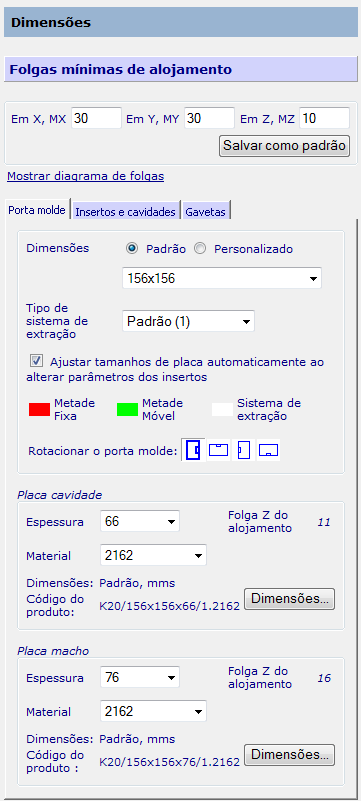

Use a página Dimensões para definir os insertos ou cavidades nas placas cavidade e macho.
- Folgas mínimas de cavidade — Define a folga mínima em torno das cavidades.

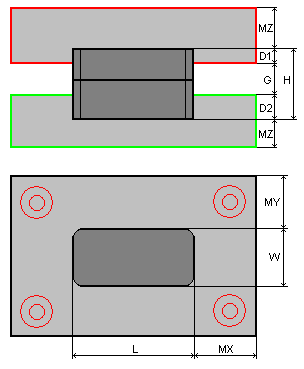

- Mostrar diagrama de folgas — Essa opção expande a janela para exibir um diagrama que mostra como as dimensões dos insertos ou cavidades são medidas.
Você pode ocultá-lo novamente clicando na opção Ocultar diagrama de folgas.
- Use cada uma das guias para especificar mais detalhes sobre os insertos ou cavidades.
- Próximo — Exibe a página para confirmar seus parâmetros.
