O diálogo Lista de Materiais suporta estruturas hierárquicas tais como sub-montagens. Entradas podem ser:
- Resumidas — apenas componentes/submontagens de nível superior são listados. Esse é o modo de exibição padrão.
- Expandidas — um cabeçalho em negrito é adicionado e os componentes são listados abaixo, distanciados do cabeçalho.
- Explodidas — os componentes em submontagens são listados.
Nota: Guia Vista > painel Visibilidade > Ocultar > Ocultarsó pode ser aplicado em entradas de nível superior. Mostrar somente pode ser aplicado a entradas que foram explicitamente ocultadas.
Modificando a maneira como os dados são exibidos na LDM
Utilize as opções no menu de contexto para especificar o modo como dados são exibidos na tabela Lista de Materiais. O seguinte será atualizado para refletir o modo de exibição selecionado:
- colunas que são exibidas.
- quantidades. A coluna Quantidade é exibida em todos os modos.
O exemplo a seguir utiliza uma sub-montagem de gaveta para mostrar o efeito da utilização das diferentes opções:
- A submontagem é atualmente exibida em formato resumido.

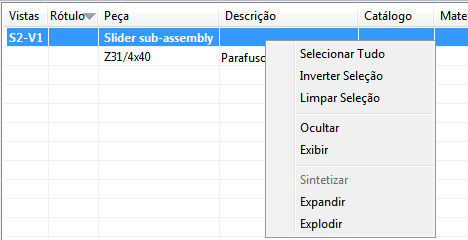

Clique com o botão direito na entrada de submontagem na tabela para exibir o menu de contexto:

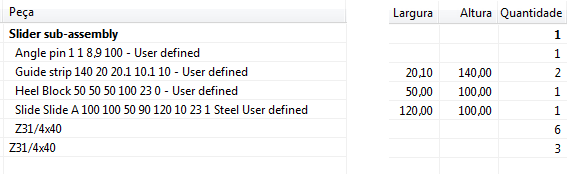

- Selecione Expandir no menu de contexto. A tabela é exibida com os itens da sub-montagem exibidos individualmente abaixo do nome da sub-montagem. Os itens individuais são afastados da margem:
- Clique com o botão direito na submontagem e selecione Sintetizar no menu de contexto. A tabela é exibida em formato resumido:
- Selecione Explodir para exibir a tabela com os itens da submontagem exibidos individualmente:
