Uma Lista de Materiais (LDM) é uma lista de componentes utilizada por uma montagem e exibida em uma tabela. A tabela pode ser embutida em um desenho como um arquivo OLE ou salva como uma planilha do Microsoft Excel.
Para criar um lista de materiais embutida:
- Clique na guia Draft > painel Desenho > Novo.
- Crie as vistas da montagem ativa que você deseja rotular, utilizando a guia Draft > opções do painel Vista.

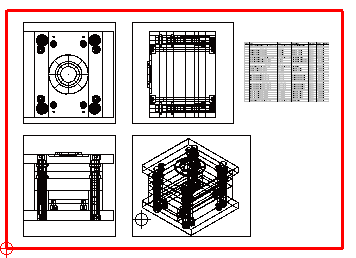

O exemplo a seguir mostra uma montagem com 4 vistas:
- Clique na guia Anotação > painel Tabela > Lista de Peças.
Os dados são gerados a partir da montagem ativa e exibidos no diálogo Lista de Materiais:
- Componentes baseados em primitivos arredondados (cone, cilindro, toro ou mola) são especificados utilizando Comprimento x Diâmetro.
- Uma caixa limitante de melhor ajuste é utilizada para especificar tamanhos para componentes que não são baseados em primitivos. Isso proporciona tamanhos precisos para componentes posicionados em ângulos compostos (por exemplo, barras deslizantes).
- Se os números da peça e do catálogo de componentes forem os mesmos, mas as descrições forem diferentes, a descrição será omitida.
- Utilize o diálogo Lista de Materiais para criar uma Lista de Materiais embutida.
