Símbolos são instâncias de uma definição de símbolo. Portanto, você somente pode criar um símbolo a partir de uma definição de símbolo que exista no modelo atual ou num modelo de biblioteca.
Para criar um símbolo:

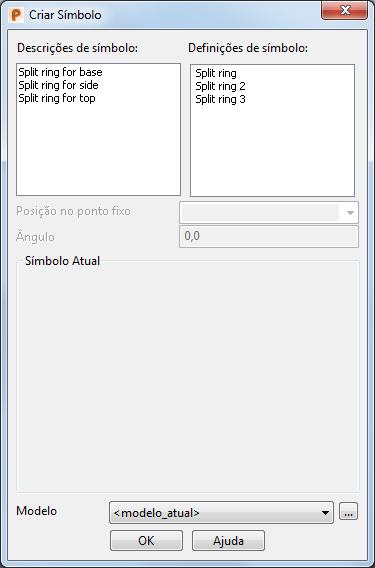

- Clique na guia Anotação > painel Símbolo > Criar para exibir o diálogo Criar Símbolo:
- Utilize a caixa de diálogo para criar o símbolo a partir da definição do símbolo:
- Descrições de símbolo — Exibe a descrição inserida na caixa de texto Descrição no diálogo Definir símbolo ao criar novas definições de símbolo.
- Definições de símbolos — Utilize a lista para selecionar a definição de símbolo desejada. Quando você seleciona uma definição de símbolo, ela é exibida na janela Símbolo Atual.
- Posição no ponto fixo — Contém uma lista de pinos na definição de símbolo selecionada. Selecione um pino para posicionar o símbolo. Por padrão, o pino 1 é selecionado.

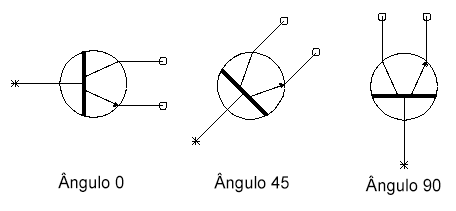

- Ângulo — Esse ângulo rotaciona a definição de símbolo para criar o símbolo. A rotação é em torno do eixo normal ao plano principal. Quando você altera o ângulo, a definição de símbolo é rotacionada na janela gráfica Símbolo Atual.

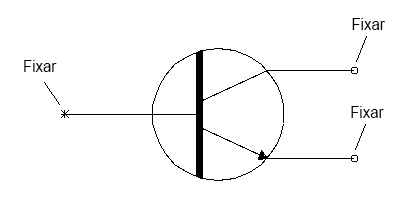

- Símbolo Atual — É uma janela que exibe a definição de símbolo selecionada e mostra onde os pinos se encontram. A definição de símbolo é exibida observando por cima do plano principal atual.
- Modelo — Selecione um modelo de biblioteca a partir do qual selecionar a definição de símbolo.
Para procurar por bibliotecas de símbolo fora da base de dados do modelo, clique em
para exibir o diálogo Abrir Biblioteca. Utilize para selecionar uma biblioteca de símbolo.
Se você selecionar uma definição de símbolo a partir de um modelo de biblioteca, sua definição de símbolo é importada para o modelo atual.
Uma vez selecionada uma definição de símbolo e seu pino, insira a posição para inserir o símbolo no seu modelo.
Conforme você movimenta o mouse na janela gráfica, o símbolo é anexado ao cursor no pino selecionado.
Quando você insere uma posição, o símbolo é adicionado ao seu modelo. No nosso símbolo, marcas são desenhadas nas posições dos pinos.
Você pode continuar a criar mais símbolos enquanto o diálogo estiver em exibição.
- OK — Aceita as alterações e fecha o diálogo.
