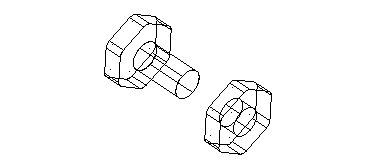

Um símbolo é um objeto definido pelo usuário construído a partir de vários objetos. Ele é útil para armazenar objetos que costumam ser utilizados como símbolos (como porcas e parafusos):
Um símbolo é criado em dois estágios:
- Uma definição de símbolo é criada.
- Um símbolo é criado a partir da definição de símbolo.
Uma definição de símbolos é criada selecionando um grupo de objetos (por exemplo, objetos desenhados para representar um parafuso) e convertendo-os num novo objeto único (por exemplo, uma definição de símbolo chamado 'parafuso'). Todos os pontos chave dos objetos originais são perdidos quando são convertidos num único novo objeto, mas novos pontos chave (conhecidos como pinos) podem ser definidos para posicionar o novo objeto.
Um símbolo é criado ao selecionar uma definição de símbolo e posicioná-la em um desenho.
Uma única definição de símbolo é compartilhada entre vários símbolos (economizando espaço no modelo). Por exemplo, se vários símbolos de 'parafusos' são posicionando num modelo, cada símbolo acessa seus dados de objeto a partir da definição de símbolo 'parafusos'. Cada símbolo armazena somente dados sobre sua posição e orientação.
Você pode armazenar definições de símbolo num modelo de biblioteca de forma a acessá-los a partir de qualquer outro modelo.
