Você pode estender um grupo de superfícies criando uma nova superfície que seja tangente às outras superfícies ao longo de uma aresta comum.
- Oriente as normais de superfície das suas superfícies.
Em geral, você deve sempre manter as normais de superfície apontando para fora do material.
Certifique-se de que o lado de fora de duas superfícies adjacentes sejam compatíveis invertendo as normais das superfícies se necessário.
As normais das superfícies determinam a direção da superfície estendida.

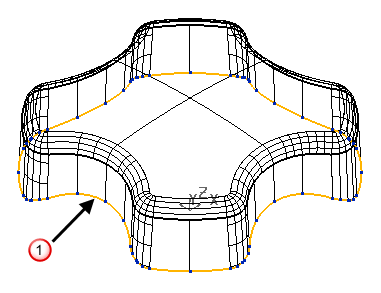

- A partir das extremidades das suas superfícies, crie uma curva composta
.
Quando você cria uma curva composta a partir de uma superfície, os dados de tangência da superfície são armazenados com a definição da curva composta.
- Selecione a curva composta.
- Clique na guia Superfície > painel Manufatura > Estender.
- Utilize o diálogo Extensão de Superfície para estender a superfície.
