Utilize esse diálogo para quebrar a curva composta em segmentos menores e utilizá-los para definir a direção das laterais na superfície de extensão.

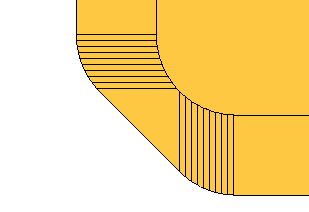

No diagrama abaixo, você pode observar um segmento de uma superfície de extensão em um canto arredondado:
Mostraremos como melhorar esta extensão de superfície no canto utilizando o diálogo.
Inserir Pontos de Quebra — Enquanto essa opção está selecionada, você pode inserir e remover pontos de quebra da curva composta.
Para inserir pontos de quebra, clique em posições na curva composta.

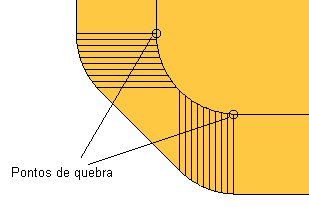

Nós inserimos dois pontos de quebra no canto:
Para remover um ponto de quebra, mantenha pressionada a tecla Ctrl e clique no ponto de quebra.
Uma vez inseridos os pontos de quebra, desative a opção Inserir Pontos de Quebra.
Limpar — Clique para limpar todas as curvas- guia.
e
— Clique para alternar a direção dos pontos de quebra. Para maiores detalhes, consulte o diálogo Segmentos de Fechamento.

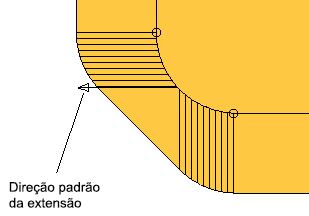

Segmento Atual — Selecione um segmento na lista suspensa. O segmento é destacado no modelo e uma seta indica a direção padrão da extensão:
Direção de Extensão — Selecione uma direção na lista:
- Padrão — Utiliza a direção conforme especificado no diálogo Extensão da Superfície. Você pode inverter a direção das laterais.
- Normal à Curva — Utiliza a direção ao longo da normal da curva composta.
- Ao Longo do Eixo — Utiliza a direção ao longo do eixo especificado no diálogo.
- Internas da Superfície — Utiliza a direção ao longo das curvas internas da superfície.
Quando você seleciona uma opção, a seta muda para a direção especificada.

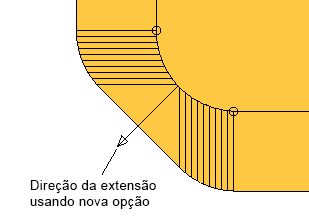

No nosso exemplo, escolhemos a opção Normal à Curva:
Para inverter a direção das laterais para o lado oposto da curva composta, clique na seta.
Ângulo — É o ângulo segundo o qual o novo segmento de superfície é projetado da superfície existente.

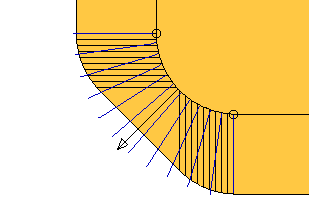

Prever — Exibe a direção das laterais em toda a superfície de extensão.
OK — Salva as alterações e fecha o diálogo.

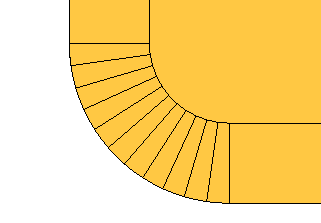

Para pré-visualizar a nova superfície deextensão, você precisa clicar em Prever no diálogo Extensão da Superfície.
- se o segmento possui apenas dois pontos.
- se o ponto médio existente coincide com um ponto final.
