Criar padrão a partir de Modelo de arames

Utilize esta guia para criar padrões de objetos em itens em arame.

Para criar padrões de objetos em itens em arames, você precisa:

1. Selecione os objetos padrão.

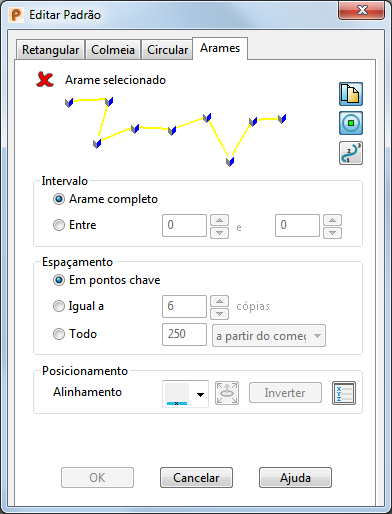

2. Exiba a página Modelo de Arames da caixa de diálogo.
3. Selecione o item em arame com base no qual deseja criar o padrão.
4. Utilize as opções para determinar como os elementos são criados no modelo de arames.



Criar uma cópia dos arames do padrão — Você pode optar por criar uma cópia do modelo de arames ou excluí-lo. Clique neste botão para alternar entre as duas opções.

Mostrar/ocultar marcadores — Exibe um marcador em cada elemento do padrão. Clique nos marcadores para desativar elementos individuais no padrão criado.

Alternar exibição de pontos da curva — Ativa ou desativa a exibição de números de ponto no modelo de arames.

Intervalo

Defina o intervalo do modelo de arames para criar o efeito de padrão desejado:

• Modelo de arames completo — Selecione esta opção para incluir o item em modelo de arames inteiro ao criar os elementos do padrão, como mostrado no exemplo acima.
• Entre — Selecione esta opção e especifique o intervalo de pontos no modelo de arames entre os quais você deseja que o padrão seja criado. No exemplo abaixo o padrão é criado entre os pontos 3 e 5.



  Clique em para exibir a caixa de diálogo Posição para especificar a posição do ponto atual.

Espaçamento

Especifique como o modelo de arames é usado para posicionar elementos:

• Em pontos chave — Selecione esta opção para criar o padrão nos pontos chave do modelo de arames, sujeito ao intervalo que você especificou.
• Igual a — Selecione esta opção e especifique o número fixo de cópias dos elementos do padrão a serem criadas dentro do intervalo especificado. O exemplo abaixo mostra o padrão criado com 20 cópias.



• Todo — Selecione esta opção e especifique a distância de espaçamento entre os elementos no padrão. Selecione uma opção de alinhamento na lista suspensa:
  • a partir do fim



  • a partir do meio



  • a partir do começo



  Você também pode abrir a caixa de diálogo Posição para especificar a posição do ponto atual.

Posicionamento

Selecione um alinhamento adequado para o efeito de padrão desejado:

• Copiar ao longo do modelo de arames — Cria uma cópia do elemento do padrão nos pontos e intervalo especificados. Essa é a configuração padrão.
• Rotacionar cópias em torno do eixo — Exibe dois pontos no elemento de padrão original, inicialmente na mesma posição, aproximadamente no centro do objeto de padrão original. Posicione esses pontos para criar um eixo a ser utilizado para alinhar com a normal da curva.

  Se a curva não apresentar dependências de superfície, o padrão será alinhado com a normal da curva. Se a curva apresentar dependências de superfície, o padrão será alinhado com a normal da superfície.

  A opção Definir plano do padrão é disponibilizada.

  1. Selecione o elemento do padrão.
  2. Utilize para alternar entre a seleção dos pontos. Os pontos apresentam cores diferentes.


  3. Clique em cada ponto e movimente-os para as posições em que você deseja criar um eixo para alinhar com a normal da curva.

     O exemplo abaixo mostra o elemento do padrão alinhado com a normal da curva no eixo entre os dois pontos.
  4. Clique no botão Inverter para alterar a normal e criar o padrão do outro lado da curva no mesmo eixo. Quando invertido, o padrão muda como mostrado abaixo:


  5. Clique em para exibir a caixa de diálogo Posição e especificar a posição do ponto atual.
• Posicionar dois pontos no arame — Esta opção exibe dois pontos no elemento do padrão. Utilize para alternar entre a seleção dos pontos e posicione-os para escolher a parte do elemento do padrão que você deseja que se posicione sobre o modelo de arames.

  O exemplo abaixo mostra os pontos posicionados na aresta do elemento do padrão, e os elementos do padrão criados no modelo de arames.


• Definir o ponto a ser reposicionado — Esta opção é utilizada com as opções de Alinhamento para mover os marcadores de ponto no elemento do padrão.
• Inverter — Esta opção inverte o lado do modelo de arames em que o padrão será criado, correspondente à normal da curva. Por exemplo, dentro ou fora.
• Definir plano do padrão — Esta opção é disponibilizada quando a opção Rotacionar cópias em torno do eixo é selecionada na lista suspensa Alinhamento. Utilize a caixa de diálogo Plano do Padrão para definir as coordenadas para o alinhamento dos elementos do padrão no modelo de arames. O plano de trabalho também pode ser editado dinamicamente. A normal do padrão é ao longo do eixo Y e a tangente ao longo do eixo X.
  As seguintes opções adicionais são exibidas no diálogo se o objeto selecionado para criar o padrão for uma figura. Elas não serão exibidas se o objeto selecionado tiver somente figuras sólidas.

  • Remover figura - Controla como a figura original é tratada quando o padrão é criado. Caso selecionado quando o padrão é criado, a figura original é absorvida pelo padrão e eles se tornam uma figura. Na árvore de sólidos, o ícone de figura é substituído por um ícone de padrão.

    Caso não selecionado quando o padrão é criado, este último é criado como uma figura separada e ambas as figuras original e padrão podem ser editadas separadamente. A árvore de sólidos mostra tanto o ícone de figura como um ícone de padrão.

    Esta opção não é exibida no diálogo se você estiver editando uma figura de padrão existente.

  • Editar definição - Esta opção só está disponível quando você estiver editando uma figura de padrão existente. Quando você seleciona esta opção, pode editar a figura de padrão utilizando o diálogo apropriado.

OK — Cria o padrão e fecha a caixa de diálogo.
