O rótulo de um balão é um símbolo (composto por diferentes objetos) e seu ponteiro é uma linha.
Você pode mover um balão ou uma linha de chamada, editar o texto em um balão, adicionar mais linhas de chamada e modificar linhas de chamada em desvio paralelo.
Para mover um balão:
- Clique e arraste o balão para uma nova posição.
Neste exemplo, o balão é arrastado para cima e para a esquerda:
- Solte o botão do mouse para confirmar a nova posição.
A linha de chamada é atualizada automaticamente:
Para mover a linha de chamada de um balão:
- Clique e arraste a extremidade da linha de chamada para uma nova posição.

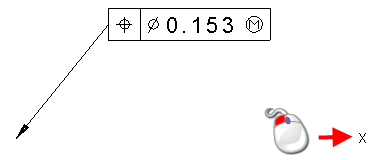

Neste exemplo, a extremidade é arrastada para a direita do balão:
- Solte o botão do mouse para confirmar a nova posição.
A linha de chamada é movida para a nova posição:
A posição onde a linha de chamada toca o balão é atualizada automaticamente.
Para editar o texto do balão:
- Selecione o rótulo do balão.
O rótulo é um símbolo.
- Clique na guia Início > painel Utilitários > Converter > Símbolo para converter o símbolo em texto.
- Edite o texto.
Para adicionar mais linhas de chamada a um balão:
- Selecione o rótulo do balão.
- Clique duas vezes na legenda para exibir o diálogo Adicionar Chamadas:
- Clique numa das pontas de linha de chamada no diálogo.
- Clique na posição em que o ponteiro da chamada deve ser posicionado.
A nova linha de chamada deixa o balão partindo da margem mais próxima do rótulo.
Você pode forçar a linha de chamada a partir do canto de um balão com um rótulo de caixa. Isso é feito ativando a opção Posicionar chamadas em cantos do quadro na página Balão do diálogo Opções.

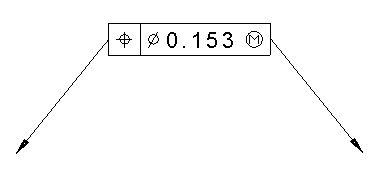

Uma nova chamada é desenhada a partir do balão.
- Continue adicionando mais linhas de chamada selecionando um tipo de chamada e então inserindo sua posição.
- Clique OK para fechar o diálogo.
É possível também:
- utilize as opções da barra de ferramentas Texto específica da chamada para modificar o texto, o contador e as chamadas dos balões durante a criação.

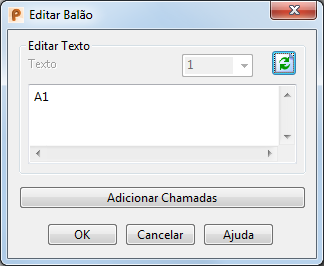

- Clique duas vezes em um balão para exibir o diálogo Editar Balão:
Utilize as opções nesse diálogo para editar os itens no balão:
Editar texto — O texto de rótulo do balão é exibido. Edite o texto para alterar o rótulo.
— Atualiza o texto exibido no balão da janela de desenho.
Adicionar Chamadas — Exibe a caixa de diálogo Adicionar Chamadas.
Nota: Se você clicar duas vezes em um balão de tolerância geométrica, o diálogo Tolerância Geométrica será exibido.
