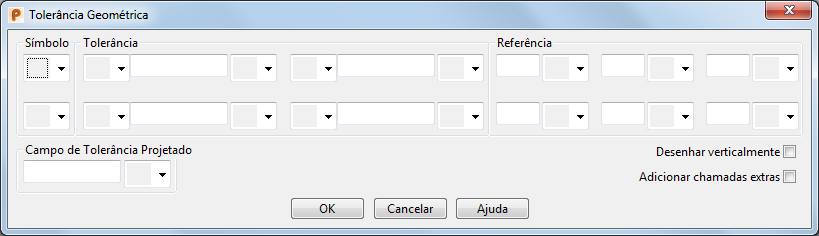

Diálogo Tolerância Geométrica

Utilize este diálogo para definir as tolerâncias geométricas contidas no balão.

Símbolo — Selecione um símbolo de tolerância na lista:

Nenhum Retilinidade Planicidade Circularidade Cilindricidade Perfil da linha Perfil da superfície Paralelismo

Perpendicularidade Angularidade Posição. Concentricidade Simetria Batimento circular Batimento total

Tolerância

• Escolha se você deseja um símbolo de diâmetro:

  Sem símbolo de diâmetro

  Símbolo de diâmetro

• Insira o valor de tolerância.
• Selecione um símbolo de condição de material:

  Nenhum

  Máximo

  Mínimo

  Estado livre

Referência — Define a referência a partir da qual as tolerâncias são medidas.

Para exibir duas linhas de tolerância geométrica no balão, configure a segunda linha de opções de Símbolo, Tolerância e Referência.

Projected Tolerance Zone

• Insira um valor.
• Selecione se você deseja um símbolo de campo de tolerância projetado:

  Sem símbolo

  Símbolo de campo de tolerância projetado

Desenhar verticalmente — Selecione essa opção para criar o balão verticalmente, por exemplo:

Adicionar chamadas extras — Selecione essa opção para exibir mais de uma linha de chamada, por exemplo:

Nota: O balão acima apresenta ponteiros com desvio paralelo.

O diálogo Adicionar Chamadas é exibido quando você clica no botão OK.

Nota: Se for exibida a caixa de diálogo Tolerância Geométrica ao clicar duas vezes em um balão de tolerância geométrica existente, a opção Adicionar chamadas extra será substituída pelo botão Adicionar Chamadas, que exibe a caixa de diálogo Adicionar Chamadas.

OK — Cria a tolerância geométrica e fecha a caixa de diálogo.
