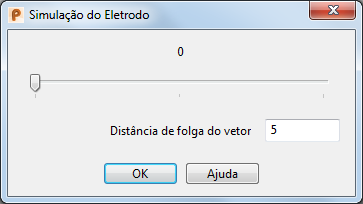

Esse diálogo é exibido quando você clica no botão
da página Especificar Bloco do Eletrodo ou seleciona Simulação no menu de contexto Eletrodo.
Conforme você movimenta a barra deslizante para a direita, o eletrodo é movido para cima. Quando você movimenta a barra para a esquerda, o eletrodo é movido para baixo, simulando o movimento de queima do eletrodo.
A simulação do movimento de queima do eletrodo reflete o Vetor de Extração que você definiu na primeira página do assistente.
- Se seu eletrodo é extraído ao longo do eixo Z, a simulação mostra a extração como um movimento contínuo.

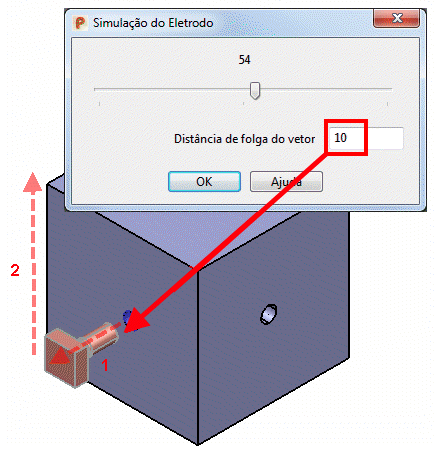

- Se seu eletrodo é extraído numa direção diferente, existem dois estágios para o movimento de extração como mostrado abaixo:
- O eletrodo é extraído ao longo do vetor de extração até que esteja livre da região de queima pela Distância de folga do vetor.
- O eletrodo é extraído normalmente ao longo do eixo Z.
