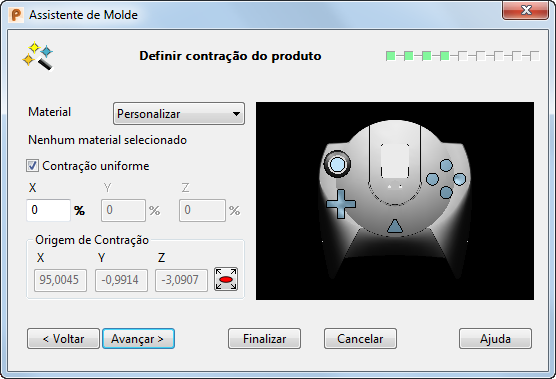

Assistente de Molde - página Definir contração do produto

A página Definir contração do produto permite que você especifique o fator de encolhimento do produto e uma origem de contração.

O fator de contração é o valor pelo qual a cavidade do molde aumenta para permitir contração.

1. Selecione um Material na lista suspensa. A lista exibe os nomes abreviados dos materiais; quando um material é selecionado, o nome completo dele exibido abaixo. Um valor predefinido (dependendo do material selecionado) será inserido automaticamente em X, Y e Z.
2. Os materiais são armazenados num arquivo chamado material_shrinkage.csv em

   C:\Program Files\Autodesk\PowerShapexxxxx\file\diewizard

   em que xxxx é o número de versão do PowerShape e C é a unidade de disco onde o PowerShape está instalado. Você pode editar este arquivo conforme desejar.

3. Desmarque Contração uniforme para definir fatores diferentes de contração para X, Y e Z.

   As coordenadas X, Y e Z da origem de contração são exibidas. As coordenadas são com relação ao plano de trabalho ativo.

4. Clique em para alterar a Origem de contração.

   Para selecionar uma nova origem de contração, clique no modelo ou defina o local no diálogo Posição .

5. Clique em Próximo para exibir a página Definir tamanho do bloco do Assistente de Molde.
