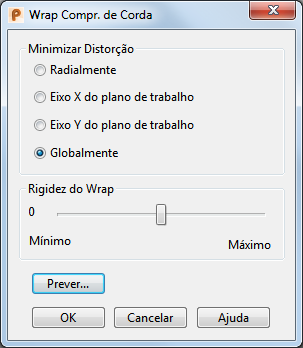

Caixa de diálogo Wrap Compr. de Corda

Use a caixa de diálogo Wrap Compr. de Corda para definir como a etiqueta é aplicada no objeto alvo.

Nota: O mapa de wrap é um sistema de coordenadas 2D para uma superfície triangulada. É exibido como um efeito de tabuleiro de xadrez em preto e branco no objeto alvo.

Minimizar Distorção — Permite que você selecione onde minimizar a distorção causada pelo processo de wrap. Selecione um dos seguintes:

• Radialmente — Esta opção funciona melhor com objetos alvo em forma de quadrado:



• Ao longo do eixo X do plano de trabalho — Esta é a opção padrão. Proporciona linhas mais retas e espaçamento mais regular ao longo do eixo X do objeto alvo:



• Ao longo do eixo Y do plano de trabalho — Proporciona linhas mais retas e espaçamento mais regular ao longo do eixo Y do objeto alvo:



• Globalmente (recomendado) — minimiza a distorção uniformemente sobre a superfície inteira, preservando a forma do wrapper o quanto possível.
Dica: Este método é adequado somente para alvos abertos; o alvo não pode ser fechado nem tubular. O alvo pode conter furos.

Rigidez do Wrap — Mova a barra deslizante para ajustar a preservação de grandes áreas de triângulo, alterando o ângulo de ajuste delas. A rigidez Máxima reduz ângulos de wrap e preserva grandes áreas de triângulo. A rigidez Mínima aumenta ângulos de wrap de triângulos para maior curvatura. Isso é útil para evitar a inversão de triângulos durante o processo de wrap. A posição padrão é 0.

Prever — Cria o mapa de wrap e exibe o mesmo como um efeito de tabuleiro de xadrez no objeto alvo.

OK — Aceita as alterações e fecha a caixa de diálogo, retornando para Editor de Rótulo.

Cancelar — Cancela as alterações não aplicadas e fecha a caixa de diálogo, retornando para Editor de Rótulo.
