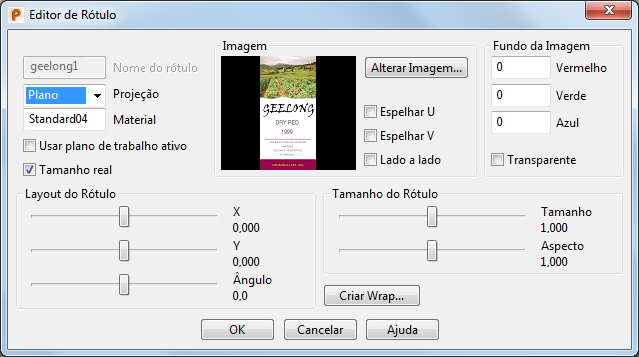

Quando você seleciona uma imagem no diálogo Selecionador de Imagem, a imagem é exibida como um rótulo nos objetos selecionados e o diálogo Editor de Rótulo é exibido.
Utilize as opções no diálogo Editor de Rótulo para editar os recursos do rótulo.
É possível editar os seguintes:
Nome do rótulo — O nome do rótulo.
Projeção — Determina como o rótulo é projetado nos objetos. Selecione a projeção necessária na lista suspensa:
- Cilindro — Projeta o rótulo como um cilindro nos objetos.
O rótulo é ajustado aos objetos ao longo do eixo vertical da tela. É então projetado nos objetos a partir do cilindro limitante em torno deles.
Antes de selecionar esta opção, certifique-se de que os objetos sejam visualizados de forma que o eixo vertical de onde você deseja posicionar o rótulo esteja alinhado com o eixo vertical da tela.
Nota: Se um cilindro único primitivo for selecionado, o rótulo é ajustado nele, independente de sua orientação. - Plano — Projeta o rótulo como um plano nos objetos.
Para posicionar o rótulo corretamente, visualize os objetos na tela de forma a observar diretamente a área onde o rótulo será posicionado e selecione a opção Plano. Se a opção já estava selecionada antes de você ajustar a posição dos objetos, selecione-a novamente após ajustar a posição.
Nota: Se um plano único primitivo for selecionado, o rótulo é ajustado nele, independente de sua orientação. - Arco — Esta opção está disponível somente para superfícies não trimadas. Projeta um rótulo utilizando distâncias ao longo dos objetos.
- UV — Projeta o rótulo utilizando o espaço paramétrico de cada objeto.
Material — Exibe o material utilizado pelo rótulo.
Usar plano de trabalho ativo — Selecione esta opção para utilizar o plano de trabalho ativo e posicionar e orientar o rótulo. O rótulo é centralizado na origem do plano de trabalho e seu eixo vertical está alinhado ao eixo Y do plano de trabalho.
Tamanho Real — Selecione esta opção para conservar o tamanho do aspecto e a proporção de rótulos cilíndricos e planos com base em formatos de arquivo .tif, .jpg e .dmt, caso tenham unidades de comprimento. Caso não possuam unidades de comprimento, somente a razão aparente é preservada.
Layout do Rótulo — Ajuste a posição do rótulo utilizando as barras deslizantes. Os valores são proporções do espaço de projeção. O espaço de projeção é determinado a partir da opção no menu Projeção.
- Utilize a barra deslizante X para mover o rótulo na direção X
:
- Utilize a barra deslizante Y para mover o rótulo na direção Y
:
- Utilize a barra deslizante Ângulo para rotacionar o rótulo:
Tamanho do Rótulo — Ajuste o tamanho do rótulo utilizando as barras deslizantes. Os valores são proporções do espaço de projeção.
- Utilize a barra deslizante Tamanho para escalar o rótulo em todas as direções:
- Utilize a barra deslizante Aspecto para escalar apenas a altura do rótulo:
Imagem — Utilize as opções nesta seção para editar a imagem do rótulo:
- Alterar Imagem — Clique nesse botão para exibir o diálogo Selecionador de Imagem para selecionar outra imagem.
- Espelhar em U — Selecione esta opção para espelhar a imagem ao longo do eixo U do objeto:
- Espelhar em V — Selecione esta opção para espelhar a imagem ao longo do eixo V do objeto:
- Lado a Lado — Selecione esta opção para repetir e ladrilhar a imagem para cobrir a área inteira dos objetos selecionados:
Fundo da Imagem — Utilize estas opções para definir a cor de fundo da imagem:
- R, G, B — Utilize esses valores para especificar a cor na imagem que é considerada como fundo. Você pode inserir valores ou clicar numa cor na imagem no diálogo.
- Transparente — Selecione esta opção para tornar a cor do plano de fundo transparente no rótulo.
Criar Wrap — Exibe o diálogo Wrap Comprimento de Corda permitindo definir como o rótulo é aplicado ao objeto selecionado.
OK — Clique nesta opção para aceitar as edições realizadas no rótulo e exibir o diálogo Seletor de Rótulo.
