Essa opção permite verificar a suavidade de superfícies. Isso aplica sombreamento em faixas de cor para mostrar o quão suaves são as superfícies e a suavidade com que elas se unem. Esse tipo de sombreamento mostrará as seguintes descontinuidades na superfície:
- Continuidade posicional — As superfícies apresentarão continuidade posicional se houver uma mudança suave de posição enquanto você se move pela superfície.
- Continuidade de tangente — As superfícies apresentarão continuidade de tangente se houver uma mudança suave na direção da tangente (direção da normal da superfície) enquanto você se move pela superfície. Cantos agudos apresentam continuidade posicional, porém não apresentam continuidade de tangente.
Onde houver uma descontinuidade de tangente, as faixas de cor não irão se ajustar (as faixas não apresentam continuidade posicional).
- Continuidade de curvatura — As superfícies apresentarão continuidade de curvatura se houver uma mudança suave de curvatura enquanto você se move pela superfície. Um canto arredondado (como abaixo) apresenta continuidade de tangente, porém não apresenta continuidade de curvatura pois a curvatura muda repentinamente no ponto B de um valor para outro.
Onde houver uma descontinuidade de curvatura, as faixas de cor não apresentarão continuidade de tangente.

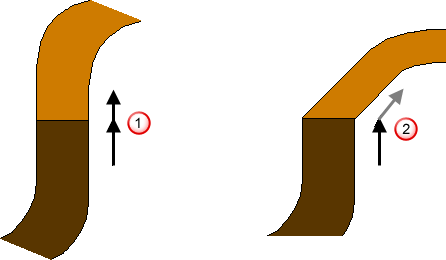

Faixas apresentam continuidade tangencial e posicional na união, então a superfície apresenta continuidade de curvatura na união.
Faixas apresentam continuidade posicional mas não tangencial na união, então a superfície apresenta continuidade de tangente, mas não continuidade de curvatura na união.

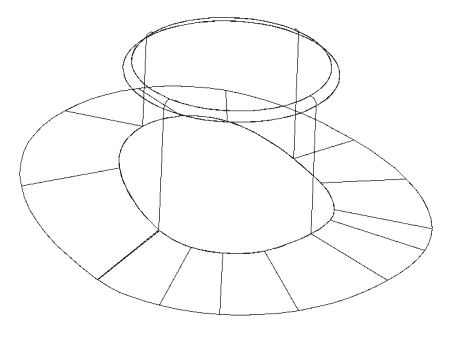

Suponha que tenhamos as seguintes superfícies na tela.
Agora, vamos orientar as superfícies com relação à fonte de luz. É melhor orientar as superfícies quando elas estiverem sombreadas.
O exemplo a seguir utiliza Sombreamento de suavidade para sombrear as superfícies e orientá-las na posição necessária:
- Selecione a guia Visualização > painel Sombreamento > Suavidade para sombrear as superfícies.
- Rotacione a vista utilizando o botão do meio do mouse.
Os contornos mostram o ângulo entre a normal da superfície e uma luz brilhando no topo da tela. Oriente o modelo de forma que as superfícies em que você está interessado estejam apontando na direção dessa fonte imaginária de luz.

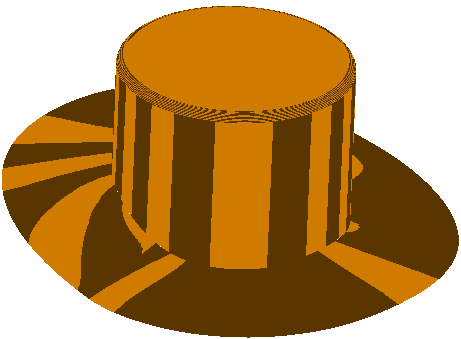

O sombreamento é atualizado, mostrando as faixas de cor se movendo sobre a superfície. As superfícies são sombreadas de modo semelhante ao mostrado abaixo.
As superfícies são sombreadas com duas faixas de cor. Elas controlam a suavidade das superfícies e a união entre as superfícies.
- Se as faixas de cor se unem mas mudam de direção, significa que as superfícies são tangente contínuas (suaves) mas apresentam descontinuidade na curvatura.
As faixas se unem, mas ocorre uma mudança de direção.
- Quando as superfícies não se encontram com suavidade (com continuidade tangente), faixas semelhantes às seguintes são exibidas.
Essa área mostra que as superfícies não são unidas de maneira suave.
- As superfícies que se unem com continuidade de tangente e curvatura apresentam faixas semelhantes às seguintes:
As cores das faixas mostradas são variações da cor do material padrão para superfícies. Se você alterar a cor do material da superfície, as cores das faixas são alteradas também.
Para obter mais detalhes, consulte a guia Visualização > painel Formatar > Material.
