Um objeto real é constituído de materiais como metal, plástico e madeira. Quando um objeto é sombreado no PowerShape, é gerado um material simulado por computador para que ele pareça real. O material é importante na criação de uma imagem para permitir que o projetista e o cliente visualizem a aparência do produto final. O PowerShape fornece uma ampla seleção de tipos de material para permitir isso.
Quando você aplica sombreamento a superfícies e sólidos, o material padrão é automaticamente atribuído. Utilizando a caixa de diálogo Seleção de Material, é possível alterar o material padrão ou os materiais de superfícies e sólidos individuais de acordo com as suas necessidades.
Para alterar o material de superfícies e sólidos selecionados:
- Selecione as superfícies e sólidos cujo material você deseja alterar.
- Sombreie as superfícies e os sólidos selecionando a guia Vista > painel Aparência > Sombrear > Sombreado ou clicando no botão Sombreado
na barra de ferramentas Vistas.

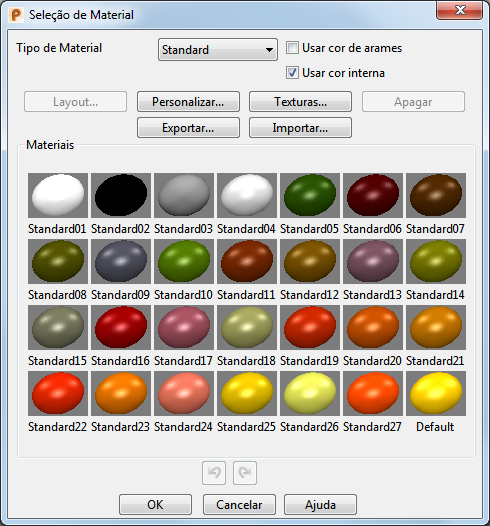

- Clique na guia Visualização > painel Formatar > Material para exibir a caixa de diálogo Seleção de Material:
Dica: Você também pode selecionar as superfícies e os sólidos necessários quando a caixa de diálogo for exibida. Ao alterar o material de sólidos, utilize as opções na guia Ferramentas de Sólido > painel Seleção para ajudar na seleção de figuras e faces sólidas. - Na lista suspensa Tipo de Material, selecione o tipo de material. Cada tipo tem seu próprio conjunto de Materiais.
- Selecione Usar cor de arames para sombrear a superfície ou o sólido utilizando a cor do respectivo modelo de arames. Desmarque esta opção para utilizar a cor de material padrão.
- Desmarque Usar cor interna para utilizar o material externo também na parte interna. Selecione a opção para utilizar o material vermelho padrão para o interior.
Nota: Você pode alterar a cor interna configurando o recurso inside_color no arquivo powershape.con. Você pode ver um exemplo do recurso inside_colour em:
C:\Program Files\Autodesk\PowerShapexxxxx\sys\misc\powershape.con
onde xxxxx é o número de versão do PowerShape e C é a unidade de disco em que o PowerShape está instalado. A cor é especificada como três componentes, vermelho, verde e azul, cada um num intervalo de 0-1. Para configurar a cor interna como amarelo, utilize os seguintes valores:inside_colour: 1.0, 1.0, 0.0
Reinicie o PowerShape para utilizar a nova figura inside_colour. - Clique em Layout para exibir a caixa de diálogo Editor de Rótulo. Isso permite editar o layout de um material de couro da mesma maneira que um rótulo é editado.
Nota: Essa opção somente está disponível quando um material de couro está selecionado.
- Clique em Personalizar para exibir a caixa de diálogo Editor de Material, que permite que você edite materiais existentes ou crie seus próprios efeitos de material.
- Clique em Texturas para criar materiais de textura personalizados utilizando a caixa de diálogo Criador de Textura de Material.
- Clique em Apagar para excluir o material selecionado.
Nota: Esta opção só estará disponível se você tiver um material personalizado selecionado. Você não pode apagar materiais padrão fornecidos pelo PowerShape.
- Clique em Exportar para exportar materiais utilizando a caixa de diálogo Exportar Materiais. Você pode exportar:
- um grupo de materiais.
- um único material.
- todos os materiais.
- Clique em Importar para importar materiais utilizando a caixa de diálogo Selecionar arquivo CSV para Importar Material.
- Selecione um material clicando em um dos gráficos na área Materiais da caixa de diálogo.
- Clique em OK para alterar o material dos objetos selecionados e fechar a caixa de diálogo.
Nota: Para alterar o material padrão, verifique se não há objetos selecionados e repita as etapas de 3 a 5. O novo material será usado para o sombreamento de cor subsequente.
