Quando o Cursor Inteligente está habilitado, objetos são destacados conforme você movimenta o cursor sobre os mesmos. Isso mostra quais objetos podem ser selecionados caso você clique nesse ponto.

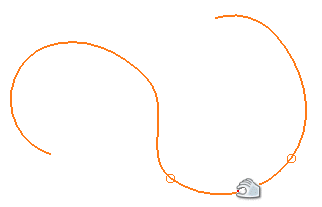

Os dois pontos-chave mais próximos do cursor em uma curva são destacados e exibidos como pequenos círculos quando você move o cursor sobre eles. Os marcadores de ponto-chave são exibidos nos modos de criação e edição.
Quando diversos objetos estão sob o cursor e um deles é selecionado, o Cursor Inteligente destaca o próximo objeto na base de dados nessa posição. Um clique desmarca o objeto selecionado, seleciona o objeto destacado e destaca o próximo. Isso permite que você selecione o objeto correto no grupo.
Também é possível clicar com o botão direito para exibir o menu de contexto do objeto e clicar em Próxima Seleção para selecionar o próximo objeto.
Quando você começa a arrastar um objeto, um grupo de objetos ou uma alça de edição de um objeto, o cursor exibe informações sobre pontos nos quais é possível posicionar.
O Cursor Inteligente:
- encontra interseções entre itens em modelo de arames e uma superfície ou sólido.
- posiciona em interseções projetadas de itens em modelo de arames e superfícies.
- posiciona curvas bézier em triângulos em um símbolo importado como sólido. Para obter mais detalhes, consulte Opções STL/DMT.
- posiciona em triângulos em símbolos (não aplicável a componentes).
