Você pode definir uma família de eletrodos a partir de um eletrodo. Essa família é utilizada para queimar diferentes estágios da mesma região. Os diferentes estágios possíveis são desbaste, semiacabamento e acabamento:
- O eletrodo para o estágio de desbaste remove a maior parte do material da região.
- O eletrodo para o estágio de semi-acabamento remove mais material da região para proporcionar um acabamento mais suave.
- O eletrodo para o estágio de acabamento queima o restante do material da região. Proporciona o melhor acabamento de superfície.

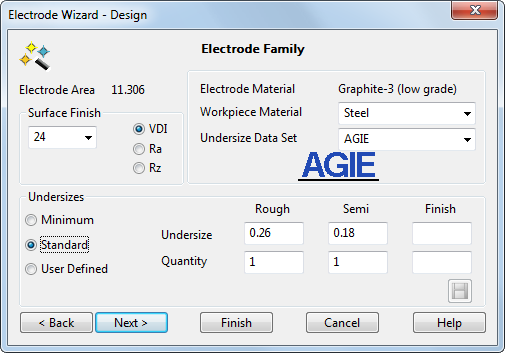

Utilize a página Assistente de Eletrodo — Design para definir a família de eletrodos, conforme detalhado abaixo:
Área do Eletrodo — Essa é a área de superfície do eletrodo. É calculada automaticamente pelo PowerShape.
- Acabamento da Superfície — Especifique o valor necessário para o acabamento final:
- Selecionando um valor na lista suspensa. Os valores disponíveis são determinados pelo Conjunto de Dados de Submedida selecionado.
- Inserindo um valor personalizado. Isso seleciona a opção de submedidas Definido pelo usuário.
Como guia geral, quanto menor o valor, mais suave o acabamento.
VDI/Ra/Rz — Selecione as unidades do acabamento de superfície. As unidades disponíveis refletem o Conjunto de Dados de Submedida selecionado.
- Material do Eletrodo — Material utilizado pelo eletrodo. Caso deseje associar nomes personalizados de material a um dos materiais internos do Electrode, você pode adicionar os materiais ao arquivo alias Electrode.
- Material do Item — Selecione um material de item diferente. A lista exibida reflete o Conjunto de Dados de Submedida selecionado.
- Conjunto de Dados de Submedida — Selecione o conjunto de dados padrão a ser utilizado para submedidas de eletrodo. O logotipo da opção atualmente selecionada é exibido abaixo da lista.
Nota: Utilize o arquivo electrode_undersizes.con para controlar os conjuntos de dados de submedida disponíveis no assistente. O arquivo está instalado em:C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode
onde xxxxx é o número de versão do PowerShape e C é a unidade de disco em que o PowerShape está instalado.
Você pode editar o arquivo de configuração para omitir conjuntos de dados e logotipos de concorrentes. No arquivo, há instruções sobre como personalizar a configuração. Por padrão, todos os conjuntos de dados são incluídos na lista Conjunto de Dados de Submedida e o logotipo do conjunto de dados selecionado é exibido.
Nota: O conjunto de dados de submedida MPP só será exibido se o software +GF+ MPP estiver instalado no computador. Caso esteja utilizando a opção MPP, copie os seguintes arquivos (do caminho acima) para o shareddb:- mpp_workpiece_materials.txt — verifique se esse arquivo contém a mesma lista de materiais de item que o sistema MPP.
- mpp_interface.con — modifique esse arquivo para configurar a conexão entre PowerShape e MPP.
- Submedidas — Esta seção define a submedida
para cada eletrodo na família, conforme mostrado abaixo:
Submedida
Gap de explosão
Eletrodo
Material a ser removido
Selecione a opção desejada:
Nota: O Assistente de Eletrodo só exibirá as opções de submedida que forem adequadas para uso com o eletrodo atual. Se não houver nenhuma opção padrão adequada disponível, a opção Definido pelo usuário será selecionada automaticamente.Mínimo — Os valores de submedida recomendados para os eletrodos de Desbaste, Semi e Acabamento são inseridos automaticamente. Esses valores são fornecidos pelo fabricante. Utilize essa opção para preservar cantos vivos.
Padrão — Os valores de submedida recomendados para os eletrodos de Desbaste, Semi e Acabamento são inseridos automaticamente. Esses valores são fornecidos por AGIE.
Definido pelo usuário — Selecione esta opção para inserir seus próprios valores. Para salvar valores de submedida para uso futuro:- Selecione Definido Pelo Usuário e insira a Submedida e Quantidade apropriadas.
- Clique em Salvar.

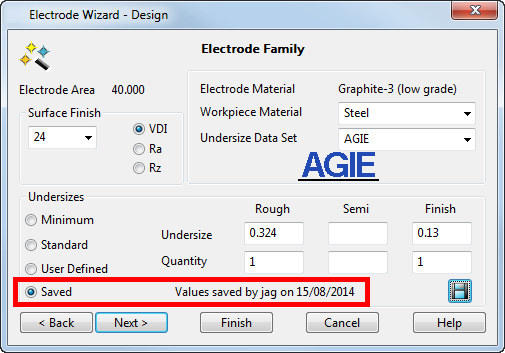

A opção Salvo é automaticamente selecionada, juntamente com informações sobre quem salvou as informações e quando foram salvas.
Na próxima vez que você criar um eletrodo com as mesmas configurações (área de queima, material, acabamento de superfície), as configurações salvas serão utilizadas por padrão.
Dica: Caso não queira definir uma família de eletrodos, selecione Definido pelo Usuário e não insira nenhum valor.
As submedidas recomendadas dependem do material. Cobre, Graphite-1 e Graphite-2 têm submedidas diferentes para o mesmo valor de Acabamento de Superfície; Graphite-2 e Graphite-3 têm as mesmas submedidas.
Nota: Apenas um eletrodo é criado no modelo quando uma família é definida. Os valores de submedida da família podem ser transferidos para o PowerMill. São então utilizados para criar os diferentes percursos a partir do mesmo eletrodo. - Quantidade — Insira a quantidade necessária para cada membro da família. Essas quantidades são utilizadas na folha de processo e no HTML exportado.
- Avançar — Exibe a página Opções de Exportação do Assistente de Eletrodo — Design.
